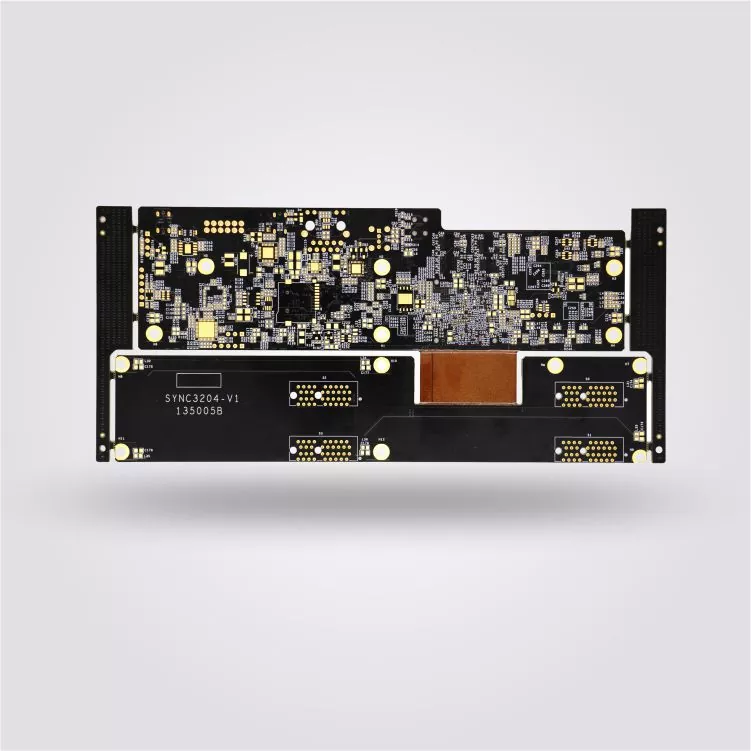

Prüfgeräte PCB

Prüfgeräte dienen zur Messung, Analyse und Überprüfung elektrischer, physikalischer oder industrieller Parameter. Die Leiterplatte in diesen Systemen wirkt sich direkt auf die Messgenauigkeit aus, da sie Signalerfassungsschaltkreise, Prozessoren, Sensoren, Kommunikationsmodule und Energieverwaltungseinheiten verbindet.

Im Gegensatz zu gewöhnlichen industriellen Steuerplatinen erfordern Prüfgeräte für PCB- und PCBA-Produkte oft eine bessere elektrische Konsistenz. Kleine Abweichungen in der Impedanz, der Kupferdicke, der Signalführung oder der Lötqualität können die Messstabilität beeinträchtigen, insbesondere bei Geräten, die zur Kalibrierung, Laboranalyse und Präzisionsprüfung verwendet werden.

Shenzhen Aisen Electronics Co., Ltd. produziertPrüfgeräte PCB und PCBALösungen für elektronische Messgeräte, industrielle Prüfsysteme, Laborinstrumente und Überwachungsgeräte. Mit Kapazitäten für 1-40-lagige starre Leiterplatten, HDI-Leiterplatten, starr-flexible Leiterplatten und PCBA-Montage unterstützt Aisen Kunden, die Schaltkreise mit hoher Dichte, kontrollierte elektrische Leistung und stabile Produktionsqualität benötigen.

PCB-Anforderungen für Prüf- und Messgeräte

Eine Prüfgeräteplatine ist nicht nur eine Verbindungsplattform für Komponenten. Es ist Teil des Messsystems, das bestimmt, wie genau Signale erfasst, übertragen und verarbeitet werden.

Unterschiedliche Prüfgeräte haben unterschiedliche Anforderungen an die Leiterplatte.

Beispielsweise erfordert ein Signalanalysator eine stabile Hochfrequenzübertragung, während ein Leistungsprüfgerät möglicherweise dickere Kupferschichten für die Stromverarbeitung erfordert. Der Fokus von Labormessgeräten liegt in der Regel auf geräuscharmem Design und langfristiger elektrischer Stabilität.

Zu den allgemeinen Anforderungen gehören:

• Stabile Signalübertragung
• Kontrollierte Impedanz
• Präzise Schaltungsabmessungen
• Zuverlässige Lötverbindungen
• Konsistente Leistung bei wiederholtem Betrieb

Aisen Electronics passt die Leiterplattenstruktur, die Materialauswahl und die Herstellungsparameter entsprechend den tatsächlichen Arbeitsbedingungen jeder Testanwendung an.

Prüfgeräte für PCB-Anwendungen

Leiterplatte für elektronische Messgeräte

Elektronische Messgeräte erfordern Leiterplatten mit präziser Signalverarbeitungsfähigkeit.

Zu den Anwendungen gehören:

• Digitale Multimeter
• Oszilloskope
• Signalanalysatoren
• Datenerfassungssysteme
• Elektronische Kalibrierausrüstung

Diese Produkte enthalten häufig empfindliche analoge Schaltkreise, Prozessoren und Kommunikationsschnittstellen. Bei der Leiterplattenfertigung müssen Faktoren wie Leitungsbreite, dielektrische Dicke und Kupferverteilung kontrolliert werden, um Signalschwankungen zu reduzieren.

Aisen stellt mehrschichtige PCB- und HDI-PCB-Lösungen für Messgeräte her, die kompakte Layouts und stabile elektrische Leistung erfordern.

Industrielles Testsystem für Leiterplatten

Industrielle Prüfgeräte sind in Produktionsumgebungen normalerweise kontinuierlich im Einsatz.

Im Vergleich zu Laborgeräten legen industrielle Prüfsysteme mehr Wert auf Haltbarkeit, Produktionskonsistenz und Kompatibilität mit Automatisierungssystemen.

Typische Anwendungen sind:

• Automatisierte Inspektionsausrüstung
• Qualitätsprüfsysteme
• Herstellung von Teststationen
• Überwachungsgeräte

Für diese Anwendungen bietet Aisen die Herstellung mehrschichtiger Leiterplatten und PCBAs mit strenger Prozesskontrolle von der Herstellung der Innenschicht bis zur Endmontage.

Leiterplatte für Kalibriergeräte

Kalibriergeräte erfordern eine hohe Messgenauigkeit, da sie zur Überprüfung der Leistung anderer Geräte verwendet werden.

Das PCB-Design muss elektrische Störungen minimieren und stabile Signalpfade aufrechterhalten.

Wichtige Herstellungsfaktoren sind:

• Kontrollierte Impedanz
• Geringe Schwankung der Kupferdicke
• Präzises Bohren
• Zuverlässige Oberflächengüte

Aisen Electronics verwendet AOI-Inspektion, elektrische Tests, Impedanztests und Dimensionsprüfungen, um die Konsistenz der Leiterplatten aufrechtzuerhalten.

Fertigungskapazität für Prüfgeräte PCB und PCBA

Hersteller von Prüfgeräten benötigen häufig kundenspezifische Leiterplattenstrukturen, da unterschiedliche Instrumente unterschiedliche elektrische Anforderungen haben.

Shenzhen Aisen Electronics Co., Ltd. bietet:

Diese Fähigkeiten ermöglichen es Aisen, sowohl Standard-Testplatinen als auch komplexe mehrschichtige Strukturen herzustellen, die in elektronischen Präzisionsgeräten verwendet werden.

PCB-Technologien für Prüfgeräte

Mehrschichtige Leiterplatte für komplexe Messschaltungen

Viele Prüfgeräte integrieren mehrere Funktionen, einschließlich Signalerfassung, -verarbeitung, Kommunikation und Energieverwaltung.

Mehrschichtige Leiterplattenstrukturen bieten zusätzlichen Routing-Platz und eine bessere Trennung zwischen verschiedenen Schaltungsabschnitten.

Aisen stellt Mehrschichtplatinen mit bis zu 40 Schichten her und unterstützt komplexe Schaltungsdesigns, die Folgendes erfordern:

• Mehrere Signalschichten
• Stromverteilungsschichten
• Design der Grundebene
• Verbesserte elektromagnetische Leistung

HDI-Leiterplatte für kompakte Prüfgeräte

Moderne Prüfgeräte werden kleiner und bieten gleichzeitig mehr Funktionen.

Die HDI-Technologie nutzt Laser-Microvias, um die Routing-Dichte zu erhöhen und die Leiterplattengröße zu reduzieren.

Die HDI-Fertigungskapazitäten von Aisen umfassen:

• HDI 1-stufige und 2-stufige Strukturen
• Laserbohrfähigkeit: 75μm-150μm
• Fine-Line-Schaltungsverarbeitung
• Komponentenmontage mit hoher Dichte

Diese Technologien eignen sich für tragbare Messgeräte und kompakte elektronische Systeme.

Starrflexible Leiterplatte für begrenzten Einbauraum

Einige Prüfgeräte erfordern flexible Verbindungen zwischen verschiedenen Funktionsmodulen.

Starrflex-Leiterplatten kombinieren starre Bereiche zur Komponentenmontage mit flexiblen Abschnitten für eine platzsparende Installation.

Aisen stellt Starrflex-Leiterplattenlösungen für Anwendungen her, bei denen:

• Der Innenraum ist begrenzt
• Kabelverbindungen müssen reduziert werden
• Mechanische Zuverlässigkeit ist wichtig

PCBA-Fertigungskapazität für Prüfgeräte

Bei Präzisionsprüfgeräten müssen die Leiterplattenfertigung und die Bestückungsqualität gemeinsam kontrolliert werden.

Aisen Electronics bietet komplette PCBA-Dienstleistungen einschließlich SMT, DIP-Montage, Lotpastendruck, AOI-Inspektion, Röntgeninspektion und elektrische Tests.

PCBA-Fähigkeit:

Diese integrierte Produktionsfunktion hilft Kunden, die Lieferantenkoordination zu reduzieren und die Konsistenz von der Leiterplattenfertigung bis zur fertigen Baugruppe aufrechtzuerhalten.

Qualitätskontrolle während der PCB-Produktion von Prüfgeräten

Messgeräte erfordern eine stabile Leiterplattenleistung, da Fehler die Testgenauigkeit und die Ergebnisse der Gerätekalibrierung beeinträchtigen können.

Aisen Electronics kontrolliert die Qualität während des gesamten Produktionsprozesses.

Die Inspektion umfasst:

• Wareneingangskontrolle
• Inspektion der Innenschicht
• AOI-Inspektion
• Prüfung der Kupferdicke
• Elektrische Prüfung
• Impedanzprüfung
• Röntgeninspektion
• Endgültige Qualitätskontrolle

Das Unternehmen arbeitet nach den Qualitätsmanagementsystemen ISO9001, ISO14001 und IATF16949.

Qualitätsziele:

• Produktausbeute ≥99,8 %
• Pünktlichkeitsrate ≥99 %
• Kundenbeschwerdequote ≤0,5 %

Oberflächenveredelungen für Prüfgeräte-PCBs

Unterschiedliche Prüfanwendungen erfordern je nach Komponententyp und Betriebsbedingungen unterschiedliche Oberflächenbehandlungen.

Zu den verfügbaren Optionen gehören:

Die Auswahl der Oberflächenbeschaffenheit wird anhand des Lötprozesses, der Komponentenstruktur und der Anforderungen an die Produktlebensdauer bewertet.

Warum sollten Sie sich für Aisen Electronics zum Testen von PCB- und PCBA-Instrumenten entscheiden?

Hersteller von Prüfgeräten benötigen Leiterplattenlieferanten, die sowohl die elektrische Leistung als auch die Fertigungskonsistenz verstehen.

Shenzhen Aisen Electronics Co., Ltd. vereint Leiterplattenfertigung, HDI-Technologie, Starrflex-Fertigung und PCBA-Montage in einem Produktionssystem.

Mit einer 50.000 Quadratmeter großen Produktionsanlage, fortschrittlicher Fertigungsausrüstung und mehr als 20 Jahren Erfahrung in der Leiterplattenherstellung bietet AisenPrüfgeräte PCB und PCBALösungen für Kunden, die Präzision, Stabilität und wiederholbare Produktionsqualität benötigen.

FAQ

Welche Prüfgeräte nutzen Aisen PCB-Lösungen?

Aisen PCB-Lösungen werden in elektronischen Messgeräten, Kalibriersystemen, industriellen Prüfgeräten, Laborinstrumenten, Überwachungssystemen und Datenerfassungsgeräten eingesetzt.

Kann Aisen mehrschichtige Leiterplatten für Präzisionsmessgeräte herstellen?

Ja. Aisen fertigt mehrschichtige Leiterplatten mit 1 bis 40 Schichten mit kontrollierten Herstellungsprozessen für präzise elektronische Anwendungen.

Erfordern Leiterplatten von Prüfgeräten eine Impedanzkontrolle?

Bei Anwendungen mit empfindlichen Signalen oder Hochgeschwindigkeitsübertragungen trägt die Impedanzkontrolle dazu bei, die Signalintegrität und Messstabilität aufrechtzuerhalten.

Bietet Aisen Leiterplattenbestückungsdienste an?

Ja. Aisen bietet SMT-, DIP-, Inspektions- und Testdienstleistungen sowie die Leiterplattenfertigung an.

Welche Leiterplattenmaterialien eignen sich für Prüfgeräte?

Zu den gängigen Materialien gehören FR-4, Materialien mit hoher Tg und spezielle Laminate, die je nach Temperatur-, Frequenz- und Zuverlässigkeitsanforderungen ausgewählt werden.
