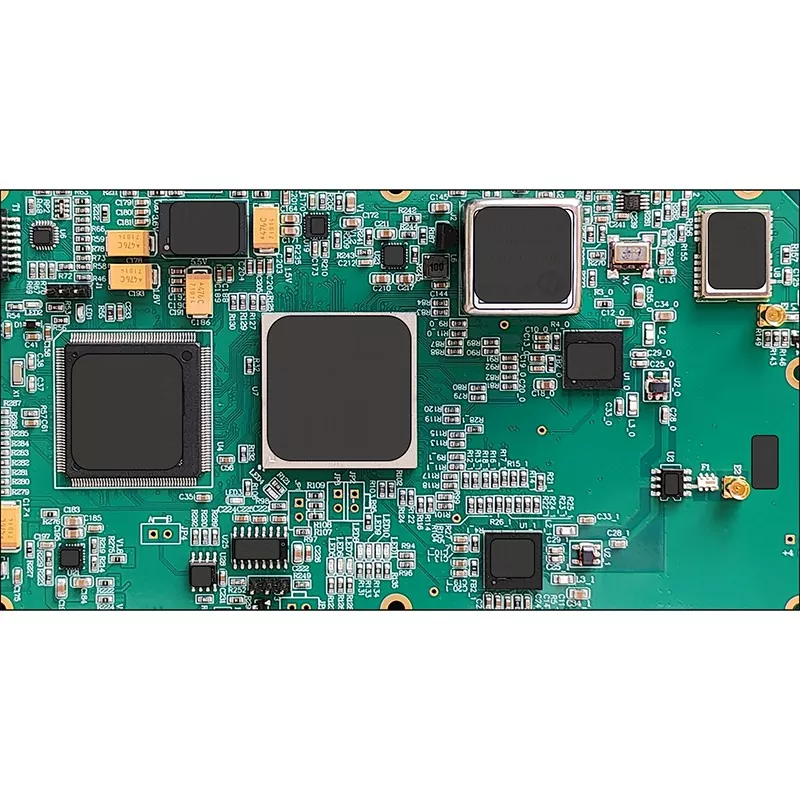

Servomotorplatine

Servomotorsysteme werden häufig in Automatisierungsgeräten eingesetzt, bei denen Positionierungsgenauigkeit, Reaktionsgeschwindigkeit und Langzeitstabilität von entscheidender Bedeutung sind. Die Leiterplatte im Inneren eines Servoantriebs fungiert als Verbindungsplattform zwischen Leistungsmodulen, Steuereinheiten, Rückkopplungssensoren und Kommunikationsschnittstellen und wirkt sich direkt auf die Systemleistung aus.

Shenzhen Aisen Electronics Co., Ltd. ist auf die Herstellung kundenspezifischer Servomotor-Leiterplatten für die industrielle Automatisierung, Robotik, CNC-Ausrüstung, Halbleitermaschinen und Präzisionssteuerungssysteme spezialisiert. Mit über 20 Jahren Erfahrung in der Leiterplattenherstellung bietet Aisen zuverlässige Leiterplatten- und PCBA-Lösungen, die auf fortschrittlichen Produktionskapazitäten, technischer Unterstützung und strengem Qualitätsmanagement basieren.

Im Gegensatz zu herkömmlichen Steuerplatinen müssen Servomotor-Leiterplatten mit hochfrequenten Schaltsignalen, hoher Stromübertragung, thermischer Belastung und empfindlicher Feedback-Kommunikation umgehen können. Aisen kombiniert mehrschichtige PCB-Technologie, Schwerkupferverarbeitung, HDI-Fertigungsfähigkeit und professionelle Testmethoden, um anspruchsvolle Bewegungssteuerungsanwendungen zu unterstützen.

Von der Prototypenverifizierung bis hin zur Massenproduktion arbeitet Aisen mit globalen Kunden zusammen, um Leiterplattenstrukturen zu optimieren, geeignete Materialien auszuwählen und Leiterplatten herzustellen, die den industriellen Zuverlässigkeitsanforderungen entsprechen.

Lösungen für Präzisionsbewegungsanwendungen

Servosysteme werden häufig in Geräten installiert, bei denen selbst kleine Signalfehler oder eine instabile Kraftübertragung die Maschinengenauigkeit beeinträchtigen können. Das PCB-Design muss mehrere Funktionen koordinieren, darunter Motorantriebssteuerung, Encoder-Feedback-Verarbeitung, Kommunikationsübertragung und Energieverwaltung.

Aisen-Servomotor-PCB-Lösungen werden eingesetzt in:

Durch optimiertes Schaltungslayout, kontrolliertes Impedanzdesign und zuverlässige Herstellungsprozesse hilft Aisen seinen Kunden, die Gerätestabilität und Betriebseffizienz zu verbessern.

Fertigungskapazität und Produktionsstärke

Shenzhen Aisen Electronics Co., Ltd. betreibt eine 50.000 Quadratmeter große Produktionsanlage mit 20 Produktionslinien und einer jährlichen Produktionskapazität von etwa 2 Millionen Quadratmetern Leiterplatten.

Das Unternehmen konzentriert sich auf die Herstellung hochpräziser Leiterplatten, darunter starre Leiterplatten mit 1 bis 40 Lagen, Starrflex-Leiterplatten, HDI-Leiterplatten, Hochfrequenzplatinen, Leiterplatten auf Aluminiumbasis und schwere Kupferplatinen.

Die Produktionskapazitäten von Aisen umfassen:

Mit fortschrittlicher Fertigungsausrüstung, darunter hochpräzise CNC-Bohrmaschinen und automatisierte Inspektionssysteme, unterstützt Aisen sowohl die Prototypenentwicklung als auch die Großserienproduktion.

Überlegungen zur elektrischen Leistung und zum Design

Servosteuerungsanwendungen kombinieren Stromkreise und empfindliche elektronische Signale auf begrenztem Platz auf der Leiterplatte. Ein zuverlässiges Design erfordert eine sorgfältige Berücksichtigung der Stromkapazität, der Signalübertragung, der Wärmeableitung und der elektromagnetischen Verträglichkeit.

Stromkreis und Stromhandhabung

Bei Servoantrieben kommt es beim Beschleunigen, Bremsen und bei Lastschwankungen häufig zu schnellen Stromänderungen. Wenn das PCB-Kupferdesign unzureichend ist, kann eine übermäßige Wärmeentwicklung die Systemzuverlässigkeit beeinträchtigen.

Aisen unterstützt die Herstellung von Schwerkupfer-Leiterplatten mit einer Kupferdicke von bis zu 6 Unzen. Diese Technologie verbessert die Stromtragfähigkeit und trägt dazu bei, einen stabilen Betrieb in stromintensiven Anwendungen aufrechtzuerhalten.

Die technische Bewertung umfasst die Auswahl der Kupferdicke, die Berechnung der Leiterbahnbreite, die Optimierung der Durchgangsstruktur und das Design der Stromverteilung zur Erfüllung spezifischer Betriebsbedingungen.

Feedbacksignal und Kommunikationszuverlässigkeit

Servosysteme sind auf genaue Rückmeldungssignale von Encodern und Sensoren angewiesen. Schlechtes Routing oder elektromagnetische Störungen können die Positionsgenauigkeit beeinträchtigen oder die Kommunikationsstabilität beeinträchtigen.

Aisen bietet PCB-Lösungen zur Unterstützung von:

• Encoder-Rückkopplungsschaltungen
• CAN-Kommunikation
• RS485-Schnittstellen
• Industrielle Ethernet-Verbindungen
• Hochgeschwindigkeits-Signalübertragung

Durch optimierten Schichtaufbau, Erdungsstruktur, Impedanzkontrolle und Signaltrennungsdesign trägt Aisen dazu bei, eine zuverlässige Kommunikation zwischen Steuerungen, Antrieben und Motoren aufrechtzuerhalten.

Wärmekontrolle für Langzeitbetrieb

Im Dauerbetrieb in Industrieumgebungen entsteht Wärme von Leistungskomponenten und Schaltgeräten. Ein effektives Wärmemanagement ist wichtig für die Aufrechterhaltung der Leiterplattenleistung und die Verlängerung der Gerätelebensdauer.

Aisen wendet je nach Anwendungsanforderungen unterschiedliche thermische Designmethoden an, darunter schwere Kupferschichten, thermische Durchkontaktierungen, Optimierung des Kupfergleichgewichts und geeignete Materialauswahl.

Für Umgebungen mit hohen Temperaturen empfehlen Ingenieure möglicherweise Materialien mit hohem TG-Wert oder maßgeschneiderte PCB-Strukturen, um die Wärmebeständigkeit zu verbessern.

Materialauswahl entsprechend den Einsatzbedingungen

Unterschiedliche Servosysteme haben unterschiedliche elektrische und Umgebungsanforderungen. Aisen bietet Materialempfehlungen entsprechend der Arbeitstemperatur, dem Leistungsbedarf, der Signalfrequenz und der erwarteten Lebensdauer.

Kontrollierter Herstellungsprozess

Servoplatinen integrieren Kraftübertragung, Steuersignale und Kommunikationsfunktionen. Jede Fertigungsstufe erfordert eine strenge Prozesskontrolle, um die elektrische Leistung und die Produktionskonsistenz sicherzustellen.

Technische Überprüfung vor der Produktion

Bevor mit der Fertigung begonnen wird, überprüfen die Aisen-Ingenieure die Designdateien der Kunden, einschließlich Gerber-Dateien, PCB-Spezifikationen, Stapelanforderungen und Stücklisteninformationen.

Das Engineering Review bewertet:

• Herstellbarkeit der Schaltung
• Signalrouting-Struktur
• Thermisches Design
• Stromverteilung
• Machbarkeit der Produktion

Dieser Prozess hilft, potenzielle Herstellungsrisiken vor der Massenproduktion zu erkennen.

Präzise Schaltungsbildung

Bei mehrschichtigen Platinen werden die Innenschichten durch präzise Bildgebungs-, Ätz- und Inspektionsprozesse hergestellt.

Eine fortschrittliche Produktionskontrolle gewährleistet:

• Genaue Schaltungsmuster
• Stabile Ebenenausrichtung
• Zuverlässige elektrische Verbindung

Die AOI-Inspektion wird während der Produktion durchgeführt, um mögliche Mängel frühzeitig zu erkennen.

Schichtverklebung und Lochbearbeitung

Mehrschichtige Strukturen werden unter kontrollierten Temperatur- und Druckbedingungen verbunden.

Mithilfe der CNC-Bohrtechnologie werden zuverlässige Durchgangslöcher und Durchkontaktierungen erstellt, die eine ordnungsgemäße Verbindung zwischen den Leiterplattenschichten gewährleisten.

Bei komplexen Designs trägt Präzisionsbohren dazu bei, eine kompakte Führung und eine verbesserte elektrische Leistung zu erreichen.

Verkupferung und Oberflächenbehandlung

Durch die Kupferbeschichtung werden zuverlässige Verbindungen zwischen den Leiterplattenschichten hergestellt und die Stromübertragungsfähigkeit verbessert.

Aisen kontrolliert die Konsistenz der Kupferdicke während der gesamten Produktion. Zu den verfügbaren Oberflächenveredelungen gehören je nach Kundenwunsch ENIG, HASL, OSP, Immersion Silver und Immersion Tin.

Inspektion und elektrische Überprüfung

Vor dem Versand durchläuft jedes Board umfassende Inspektionsverfahren.

Das Testen umfasst:

• AOI-Inspektion
• Flying-Probe-Tests
• Elektrische Durchgangsprüfung
• Maßprüfung
• Endgültige Inspektion des Erscheinungsbilds

Diese Qualitätsprüfungen stellen sicher, dass die gelieferten Produkte den Kundenspezifikationen entsprechen.

Integrierte Leiterplattenbestückungsdienste

Neben der PCB-Herstellung bietet Shenzhen Aisen Electronics Co., Ltd. auch komplette PCBA-Fertigungsdienstleistungen an, um Kunden bei der Vereinfachung des Lieferantenmanagements zu unterstützen.

Die Montagefähigkeit umfasst SMT-Platzierung, Durchsteckmontage, Komponentenbeschaffung und Funktionstests.

Aisen unterstützt:

Dieses integrierte Fertigungsmodell ermöglicht es Kunden, effizient von der Prototypenvalidierung zur kommerziellen Produktion überzugehen.

Technische Unterstützung für kundenspezifische Projekte

Jedes Servosystem stellt je nach Motortyp, Arbeitsumgebung, Steuerungsmethode und Leistungsniveau unterschiedliche Anforderungen.

Aisen provides engineering support throughout the development process, including PCB stack-up optimization, material selection, power circuit improvement, and manufacturing feasibility analysis.

Für leistungsstarke Bewegungssteuerungsanwendungen bewerten Ingenieure Folgendes:

• Aktuelle Anforderungen
• Wärmeableitungsbedingungen
• Risiken durch Signalstörungen
• Kommunikationsanforderungen
• Produktionssicherheit

Diese Zusammenarbeit hilft Kunden, Entwicklungsrisiken zu reduzieren und die Produktkonsistenz zu verbessern.

Qualitätsmanagement in der gesamten Produktion

Servoanwendungen werden normalerweise in industriellen Umgebungen eingesetzt, in denen die Zuverlässigkeit von Leiterplatten die Geräteleistung direkt beeinflusst.

Shenzhen Aisen Electronics Co., Ltd. befolgt in der gesamten Fertigung die Qualitätsmanagementsysteme ISO9001, ISO14001 und IATF16949.

Das Unternehmen verfolgt strenge Qualitätsziele:

Das Qualitätsmanagement umfasst die Eingangskontrolle des Materials, die Produktionsüberwachung und die Endproduktprüfung.

Warum globale Kunden sich für Aisen entscheiden

Mit mehr als 20 Jahren Erfahrung in der Leiterplattenfertigung bietet Shenzhen Aisen Electronics Co., Ltd. zuverlässige Fertigungsunterstützung für Kunden aus der Industrieelektronik weltweit.

Zu den Vorteilen von Aisen gehören:

Fortschrittliche Fertigungsinfrastruktur

Das Unternehmen besitzt eine große PCB-Produktionsanlage mit moderner Ausrüstung, mehreren Produktionslinien und professionellen Inspektionssystemen.

Erfahrung in hochzuverlässigen Anwendungen

Aisen PCB-Produkte werden in der Automobilelektronik, industriellen Steuerungssystemen, 5G-Kommunikationsgeräten, Energiespeichermodulen, medizinischen Geräten und intelligenten Fertigungsanwendungen eingesetzt.

Flexible Produktionsfähigkeit

Aisen unterstützt:

Prototypenfertigung
Kleinserienbestellungen
Fertigung mittlerer Stückzahlen
Großserienfertigung

Technische Zusammenarbeit

Von der ersten Entwurfsprüfung bis zur Endproduktion arbeitet Aisen eng mit Kunden zusammen, um die Leistung, Herstellbarkeit und Produktionseffizienz von Leiterplatten zu verbessern.

Häufig gestellte Fragen

Was ist eine Servomotorplatine?

Eine Servomotor-Leiterplatte ist eine spezielle Leiterplatte, die in Servoantriebs- und Bewegungssteuerungssystemen verwendet wird. Es verwaltet die Stromverteilung, Steuersignale, Kommunikationsschnittstellen und Rückmeldungssignale, die für einen präzisen Motorbetrieb erforderlich sind.

Welche Art von Leiterplatte wird üblicherweise in Servosystemen verwendet?

Bei Servoanwendungen werden üblicherweise mehrschichtige Leiterplatten, Leiterplatten aus schwerem Kupfer, HDI-Leiterplatten und Materialien mit hohem TG-Wert verwendet, abhängig von den Leistungsanforderungen, der Komplexität der Schaltung und den Umgebungsbedingungen.

Kann Aisen maßgeschneiderte Platinen für Servoanwendungen herstellen?

Ja. Shenzhen Aisen Electronics Co., Ltd. bietet maßgeschneiderte Leiterplattenfertigung basierend auf Kundenanforderungen, einschließlich Schichtanzahl, Materialien, Kupferdicke, Oberflächenbeschaffenheit und Montageanforderungen.

Bietet Aisen Montagedienste an?

Ja. Aisen bietet komplette PCBA-Lösungen einschließlich PCB-Herstellung, SMT-Montage, Komponentenbeschaffung, Prüfung und Endkontrolle.

Welche Dateien werden für ein Angebot benötigt?

Kunden stellen normalerweise Folgendes bereit:

Gerber-Dateien
PCB-Spezifikationen
Stapelanforderungen
Stücklistendateien
Montagezeichnungen
Technische Anforderungen

Kann Aisen schwere Kupferdesigns herstellen?

Ja. Aisen unterstützt die Herstellung von Schwerkupfer mit einer Kupferdicke von bis zu 6 Unzen für Anwendungen, die eine höhere Strombelastbarkeit und eine verbesserte thermische Leistung erfordern.

Fordern Sie eine individuelle Lösung an

Shenzhen Aisen Electronics Co., Ltd. bietet Lösungen für die Herstellung von Servomotor-Leiterplatten und PCBA-Montagelösungen für die industrielle Automatisierung, Robotik, CNC-Ausrüstung und Präzisionsbewegungssteuerungssysteme.

Mit fortschrittlichen Fertigungskapazitäten, professioneller technischer Unterstützung und strengem Qualitätsmanagement unterstützt Aisen Kunden weltweit bei der Entwicklung zuverlässiger elektronischer Lösungen vom Prototyp bis zur Massenproduktion.

Kontaktieren Sie Aisen noch heute, um Ihre Projektanforderungen zu besprechen.
