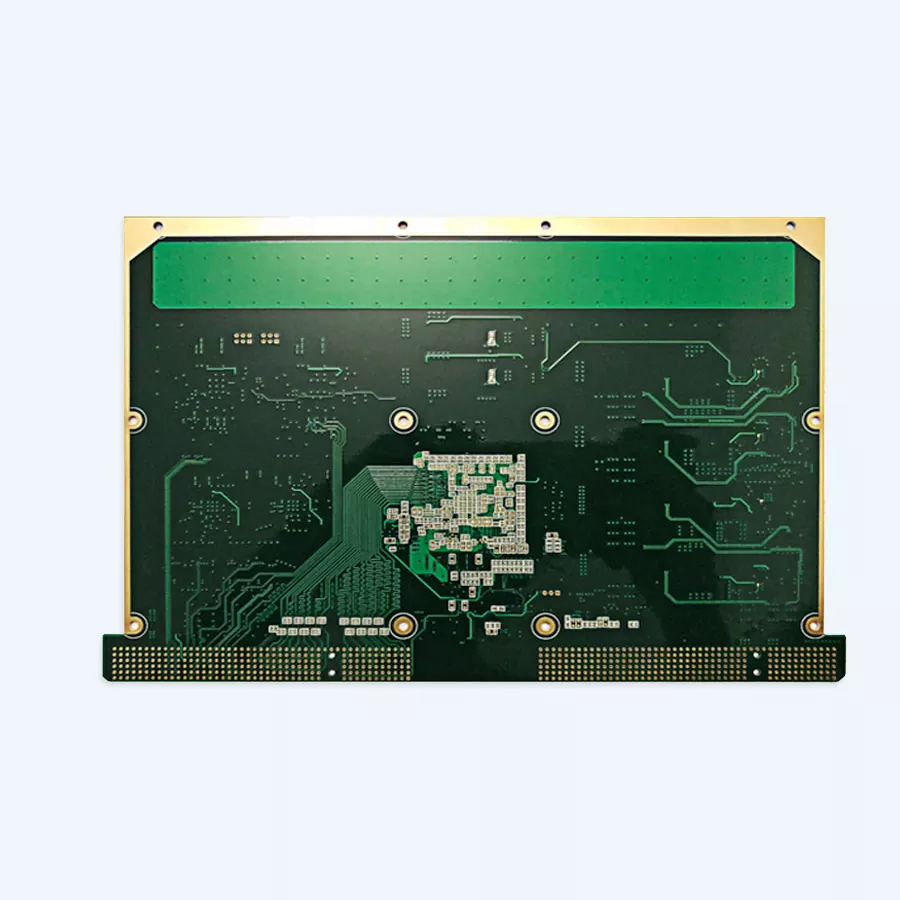

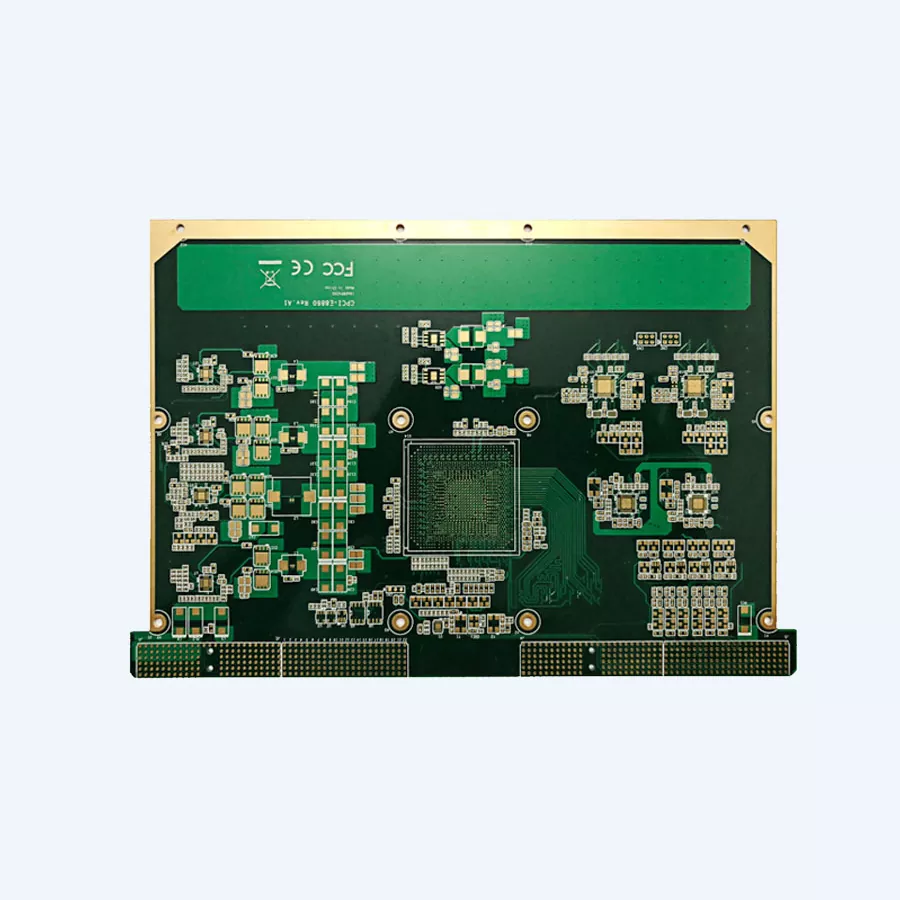

Leiterplatte für Kommunikationsserver

Unsere mehrschichtigen Platten unterstützen komplexe Leitdesigns, die für Produktanwendungen von grundlegender Bedeutung sind. Wir fertigen Bettlaken zum Ausziehen von 4 bis 32 Schichten, mit minimalen Linienbreiten von 3 mil und Teilungselastizitäten, die eine optimale Flaggenübertragung gewährleisten. Die Genauigkeit unserer Fertigungsvorbereitung stellt sicher, dass Ihre Kommunikationshardware mit höchster Effizienz arbeitet.

Erweiterte Fertigungsmöglichkeiten für Kommunikationsinfrastruktur

Unser hochmodernes Büro kümmert sich um alles, von schnellen Modellen bis hin zu Massenproduktionsvolumina. Für Kommunikationsserver, Normalerweise empfehlen wir mehrschichtige Aufbauten, die die wesentlichen Kontrollübertragungs- und Flaggensteuerungsfunktionen bieten Ihre Anwendungen erfordern.

Wichtige technische Spezifikationen

Merkmale der High-Density-Verbindung:

· BGA-Pad-Unterstützung bis zu 0,2 mm für Prozessoren mit hoher Integration

· Mindestdurchgangsgrößen von 0,1 mm für kompakte Designs

· Kontrollierte Impedanztoleranzen innerhalb von ±10 % (±8 % für spezielle Anforderungen)

· Maximale Kupferdicke bis zu 6 OZ für Stromversorgungsanwendungen

Layer-Konfigurationsoptionen:

· Ein- und doppelseitige Platinen für grundlegende Anwendungen

· 4- bis 32-lagige Mehrschichtplatinen für komplexe Serverarchitekturen

· HDI-Technologie unterstützt 1+N+1- und 2+N+2-Konfigurationen

· Maximale Seitenverhältnisse bis zu 12:1 für spezielle Anwendungen

Umfassende Qualitätskontrolle für unternehmenskritische Anwendungen

Qualität bleibt bei der Herstellung Ihres Produkts oberste PrioritätKommunikationsserverplatine. Unser umfassender Qualitätsmanagementrahmen stellt sicher, dass jedes Board Ihre Anforderungen irgendwann erfüllt vor Kurzem versandt.

Qualitätskennzahlen:

· Produktausbeute ≥ 99,8 %

· Pünktliche Lieferrate ≥ 99 %

· Kundenbeschwerdequote ≤ 0,5 %

· Kundenzufriedenheit ≥ 98 %

Unser 25-stufiger Prozess zur Herstellung von Mehrschichtplatinen umfasst zahlreiche Testschwerpunkte. Von der bevorstehenden Stoffbewertung Durch die Bestätigung der letzten Qualität behalten wir eine strikte Kontrolle über jede Perspektive der Generation bei. AOI (roboterisiert Optische Überprüfungssysteme erkennen potenzielle Probleme frühzeitig, während elektrische Tests die Nützlichkeit erst nach einiger Zeit bestätigen vor kurzem Verpackung.

Optionen zur Oberflächenbehandlung

Kommunikationsserveranwendungen erfordern für eine optimale Leistung häufig spezielle Oberflächenbehandlungen:

· ENIG (Electroless Nickel Immersion Gold): Hervorragend geeignet für Fine-Pitch-Komponenten

· OSP (Organic Solderability Preservative): Kostengünstig für Standardanwendungen

· Immersion Silver: Hervorragende elektrische Eigenschaften für Hochfrequenzdesigns

· Hartgold: Langlebige Oberfläche für Kantenanschlüsse und Kontaktbereiche

Schnelle Durchlaufzeiten für kritische Projekte

Wir verstehen, dass Kommunikationsstiftungsunternehmen häufig enge Termine haben. Unsere optimierten Generationsformulare Qualitätsbleche schnell vermitteln:

Lieferzeitplan:

· 4-Schicht-Platten: 3–4 Tage (Muster), 10–12 Tage (Produktion)

· 8-Schicht-Platten: 6–8 Tage (Muster), 14–16 Tage (Produktion)

· 12-Schicht-Platten: 10 Tage (Muster), 16–18 Tage (Produktion)

· Komplexe Designs (>14 Ebenen): Benutzerdefinierte Zeitleiste basierend auf Spezifikationen

Komplette PCBA-Dienstleistungen

Über die Herstellung unbedeckter Leiterplatten hinaus bieten wir umfassende PCBA-Verwaltungen für Ihren Kommunikationsserver an Unternehmungen. Zu unseren Sammelmöglichkeiten gehören:

· Komponentenbeschaffung und Lieferkettenmanagement

· SMT-Kombination mit einer Genauigkeit von bis zu 01005 Komponenten

· Durchgangskomponenten-Hinzufügen und Wellenlöten

· Funktionstests und Qualitätsvalidierung

· Box-Konstruktion für eine vollständige Framework-Integration

Unsere PCBA-Vorbereitungsfunktionen unterstützen Komponentengrößen von 01005-Chips bis hin zu 45-mm-Komponenten mit Anordnungspräzision innen ±0,025 mm für grundlegende Anwendungen.

Wärmemanagementlösungen

Kommunikationsserver erzeugen im Betrieb erhebliche Wärme. Unsere PCB-Pläne schließen sich einer warmen Verwaltung an und unterstreichen dies bieten Unterstützung bei der Aufrechterhaltung idealer Arbeitstemperaturen:

· Schwere Kupferschicht (bis zu 6 OZ) für schnelle Wärmeableitung

· Thermische Durchkontaktierungen für einen effizienten Wärmeaustausch zwischen den Schichten

· Kupfergussmethoden für eine wirklich warme Verteilung

· Materialauswahl optimiert für warme Leistung

Partner mit Erfahrung, der Sie vertrauen können

Bei Akeson Circuit bringen wir jahrzehntelange Erfahrung in der Herstellung von Kommunikationsserver-Leiterplatten mit. Unsere Designgruppe funktioniert Arbeiten Sie eng mit Ihrem Planungsteam zusammen, um die Platinenformate für die Herstellbarkeit zu optimieren und gleichzeitig den elektrischen Stand beizubehalten Leistung.

Ganz gleich, ob Sie Modellblätter für Proof-of-Concept-Tests oder die Generierung großer Mengen für Vereinbarungen benötigen, wir skalieren unsere Verwaltungen, die Ihren Anforderungen entsprechen. Unser Büro formt Bleche von 50x50mm bis 810x490mm und erfüllt damit alles Von kompakten Organizer-Switches bis hin zu riesigen Server-Motherboards.

Bereit, Ihren nächsten Schritt zu besprechenKommunikationsserverplatine Projekt? Kontaktieren Sie unser erfahrenes Team unter violet@akesonpcb.com. Wir entwickeln gemeinsam mit Ihnen Fertigungslösungen, die Ihren technischen Anforderungen, Qualitätsstandards und und Lieferpläne. Ihre Kommunikationsinfrastruktur verdient die Zuverlässigkeit und Leistung, die sie bietet Partnerschaft mit Shenzhen Aisen Electronics Co., Ltd.
