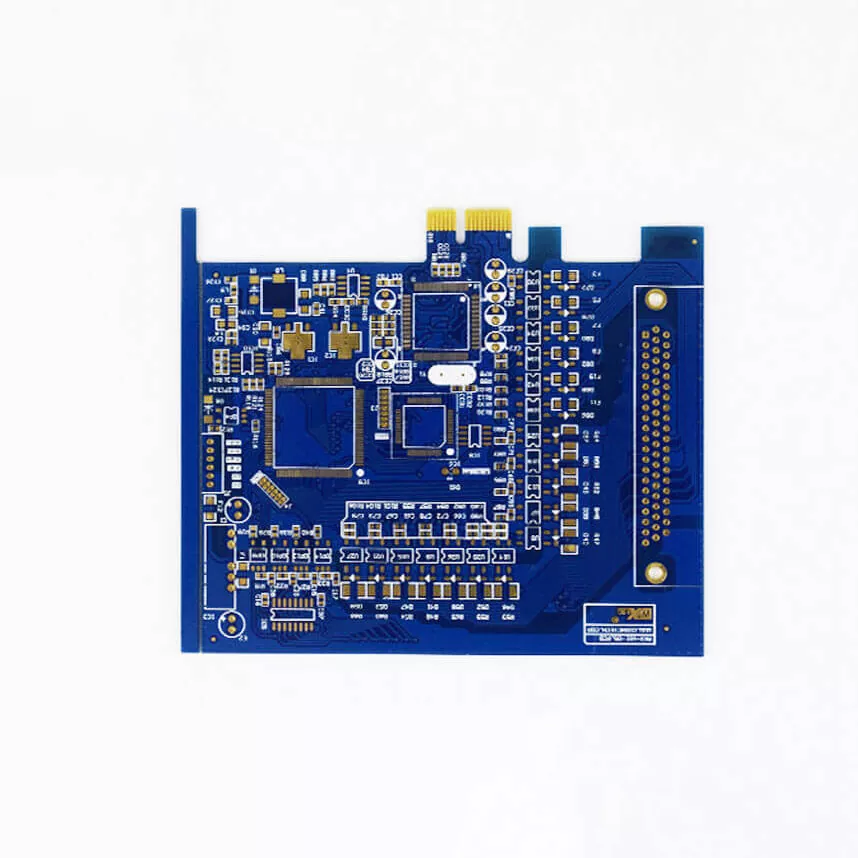

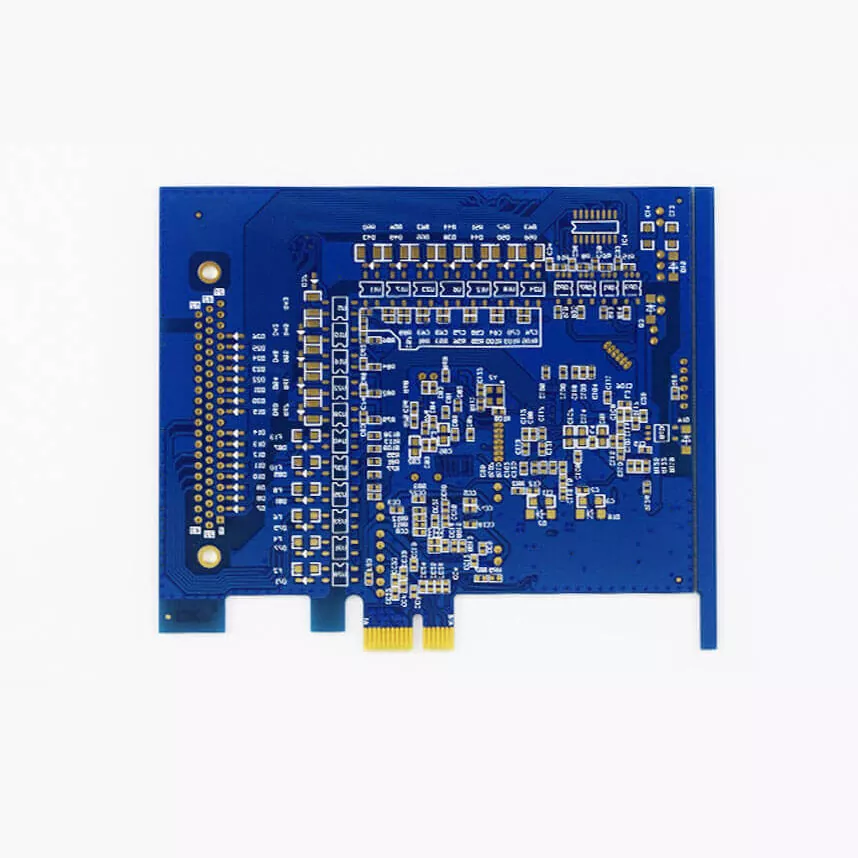

Leiterplatte für Kommunikations-Rechenzentren

**Communication Data Centers PCB Summary (ca. 300 Exemplare):** Shenzhen Aisen Electronics Co., Ltd. bietet PCB-Lösungen für Kommunikations- und Rechenzentren für Hochgeschwindigkeitsnetzwerke, Serversysteme und Energieverwaltungsgeräte. Diese Leiterplatten sind mit Mehrschichtstrukturen, HDI-Technologie, kontrollierter Impedanz und Hochstromfähigkeit ausgestattet und gewährleisten eine stabile Signalübertragung, effizientes Wärmemanagement und langfristige Zuverlässigkeit im 24/7-Rechenzentrumsbetrieb. Wir unterstützen den Prototypenbau bis zur Massenproduktion mit strengen Tests und Prozesskontrollen.

Wenn Sie eine geschäftskritische Infrastruktur aufbauen, brauchen SieKommunikation Rechenzentren PCB Arrangements, die eine unverrückbare, unerschütterliche Qualität bieten. Bei Aisen Electronics  Co., Ltd. verstehen wir das Interessante Herausforderungen, mit denen Ihre Informationszentrumsunternehmen konfrontiert sind. Schnelle Flaggenvorbereitung, herzliche Verwaltung und rund um die Uhr Betriebsanforderungen erfordern spezielle Schaltungspläne, die für eine optimale Ausführung geplant sind. Unsere Kompetenz in der Herstellung von Artikeln garantiert, dass Ihre Foundation auch dann einwandfrei funktioniert, wenn es darauf ankommt.

Warum sollten Sie sich für unsere PCB-Lösungen für Rechenzentren entscheiden?

Erweiterte Fertigungsmöglichkeiten

Die Hardware Ihres Informationszentrums erfordert Genauigkeit. Genau das vermitteln wir durch unsere umfassende Fertigung Formen. Unsere Multilayer-Board-Generation umfasst 25 sorgfältig kontrollierte Schritte, von der Prüfung bis zur Prüfung letzter Versand. Jedes Board wird gründlichen Tests unterzogen, um Ihren Spezifikationen gerecht zu werden.

Zu unseren Spezialkompetenzen gehören:

· Layer-Anzahl: 1–32 Layer für komplexes Signalrouting

· Plattenstärke: 0,3 mm bis 5,0 mm für verschiedene Anwendungen

· Mindestlinienbreite: 0,076 mm (3 mil) für Designs mit hoher Dichte

· Kupferstärke: Bis zu 6 oz für Hochstromanwendungen

· Impedanzkontrolle: ±8 % Toleranz für Signalintegrität

High-Density-Verbindungstechnologie

Rechenzentren erfordern größtmöglichen Nutzen auf kleinstem Raum. Unsere HDI-Innovation unterstützt:

· BGA-Pads mit einer Größe von nur 0,2 mm

· Microvias bis zu 0,1 mm (4 mil)

· Dichte Komponentenplatzierung mit einem Mindestabstand von 0,25 mm

· Komplexe mehrschichtige Aufbauten für optimale Signalleistung

Optionen zur Oberflächenbehandlung

Ihre Anwendung entscheidet über die beste Oberflächenveredelung. Wir bieten zahlreiche Optionen an, darunter ENIG, OSP, Überschwemmungssilber, und goldene Finger. Jede Behandlung bietet besondere Vorteile für die Verbindung von Steckverbindern, das Patchen von Komponenten usw langfristige Zuverlässigkeit.

Qualität, die den Standards von Rechenzentren entspricht

Umfassendes Testprotokoll

JederKommunikation Rechenzentren PCB wird vor dem Versand einer 100-prozentigen elektrischen Prüfung unterzogen. Unser Qualitätskontrollsystem sorgt für:

· Produktausbeute ≥ 99,8 %

· Pünktliche Lieferrate ≥ 99 %

· Kundenbeschwerdequote ≤ 0,5 %

· Kundenzufriedenheit ≥ 98 %

Exzellente Prozesssteuerung

Wir führen eine dreistufige Qualitätsverwaltung über alle Erzeugungsstufen durch. Die bevorstehende Qualitätskontrolle bestätigt Rohöl Materialien. Die prozessbegleitende Qualitätskontrolle überprüft jeden Herstellungsschritt. Aktive Qualitätskontrolle garantiert letzte Details erfüllt sind.

Unsere AOI-Frameworks (Computerized Optical Assessment) erfassen potenzielle Probleme, die seit Kurzem auftreten Probleme. Die sachliche Griffkontrolle macht den Unterschied, dass wir über alle Generationsläufe hinweg zuverlässig mithalten können.

Anwendungen in der gesamten Rechenzentrumsinfrastruktur

Netzwerkkommunikationsausrüstung

Server-Motherboards und Austauschgeräte erfordern eine zuverlässige Signalübertragung. Unsere mehrschichtigen Pläne stärken Hochfrequenzanwendungen mit kontrollierter Impedanzcharakteristik. Dicke Regiefähigkeiten passen zu Komplexen Prozessorschnittstellen und Speichermodule.

Stromverteilungssysteme

Rechenzentren erfordern kritische Kontrolle. Unsere überwältigenden Kupferleiterplatten bewältigen Hochstromanwendungen sicher. Vorstand plant Rückkontrollmodule, Energiekapazitätssysteme und Transportausrüstung. Warme Verwaltungshighlights vermeiden Überhitzung in anspruchsvollen Umgebungen.

Kühlung und Umgebungskontrollen

Klimatisierungs-Frameworks sorgen dafür, dass Ihre Hardware im Detail funktioniert. Wir fertigen Steuerbleche für Kühlventilatoren, Temperaturkontrolle und natürliche Verwaltungssysteme. Kontinuierliche Qualität auf Automobilniveau garantiert Zuverlässigkeit Betrieb.

Schnelle Lieferung für kritische Projekte

Time-to-Market-Dinge in Informationszentrumsorganisationen. Unsere optimierten Erzeugungspläne sorgen dafür, dass sie zustande kommen schnell:

· 4-Schicht-Platten: 3–4 Tage für Muster, 10–12 Tage für die Produktion

· 8-Schicht-Platten: 6–8 Tage für Muster, 14–16 Tage für die Produktion

· 12+ Layer Boards: 10+ Tage für Muster, 16+ Tage für die Produktion

Eilaufträge erhalten eine Prioritätsplanung, wenn Ihr Zeitplan dies erfordert.

Komplette Montagedienstleistungen

Über die PCB-Herstellung hinaus bieten wir umfassende PCBA-Zusammenarbeitsdienste an. Komponentenbeschaffung, Oberflächenmontage erhalten zusammen, und Tests optimieren Ihre Lieferkette. Box-Build-Verwaltungen liefern komplette vorbereitete Unterbaugruppen für die Integration.

Zu unseren Montagemöglichkeiten gehören:

· Komponentengrößen von 01005-Chip bis zu 45-mm-Gehäusen

· BGA-Platzierung bis zu einem Durchmesser von 0,22 mm

· Präzise Lotpastenkontrolle (±0,03 mm)

· Umfassende In-Circuit- und Funktionstests

Technischer Support und technische Zusammenarbeit

Ihre Planungsherausforderungen wurden zu unserem Bauzentrum. Unsere spezialisierte Gruppe erstellt einen Plan für die Herstellung (DFM)-Input inmitten einer Verbesserung. Die Prüfung der Flaggenschärfe garantiert, dass Ihr Artikel die Ausführungsvoraussetzungen erfüllt. Warme Modellierung rechnet mit anhaltenden Qualitätsproblemen in der Produktion.

Wir arbeiten während der gesamten Planungsphase gezielt mit Ihrem Bauunternehmen zusammen. Frühzeitige Zusammenarbeit zeichnet aus Potenzielle Fertigungsherausforderungen und vielfältige Optimierungsmöglichkeiten.

Beginnen Sie mit Ihrem PCB-Projekt für Ihr Rechenzentrum

Bereit, Ihre zu besprechenKommunikation Rechenzentren PCB Anforderungen? Unsere Designgruppe steht bereit, um Ihre Angaben zu prüfen und spezielle Vorschläge zu unterbreiten. Ob Sie benötigen Modellmengen oder vollständige Generationsmengen, wir verfügen über die Fähigkeiten und das Engagement, um Ihren Umfang zu erweitern Erfolg.

Kontaktieren Sie uns noch heute unter violet@akesonpcb.com um das Gespräch zu beginnen. Lassen Sie uns die zuverlässigen Infrastrukturlösungen aufbauen, die Ihr Rechenzentrum benötigt.
