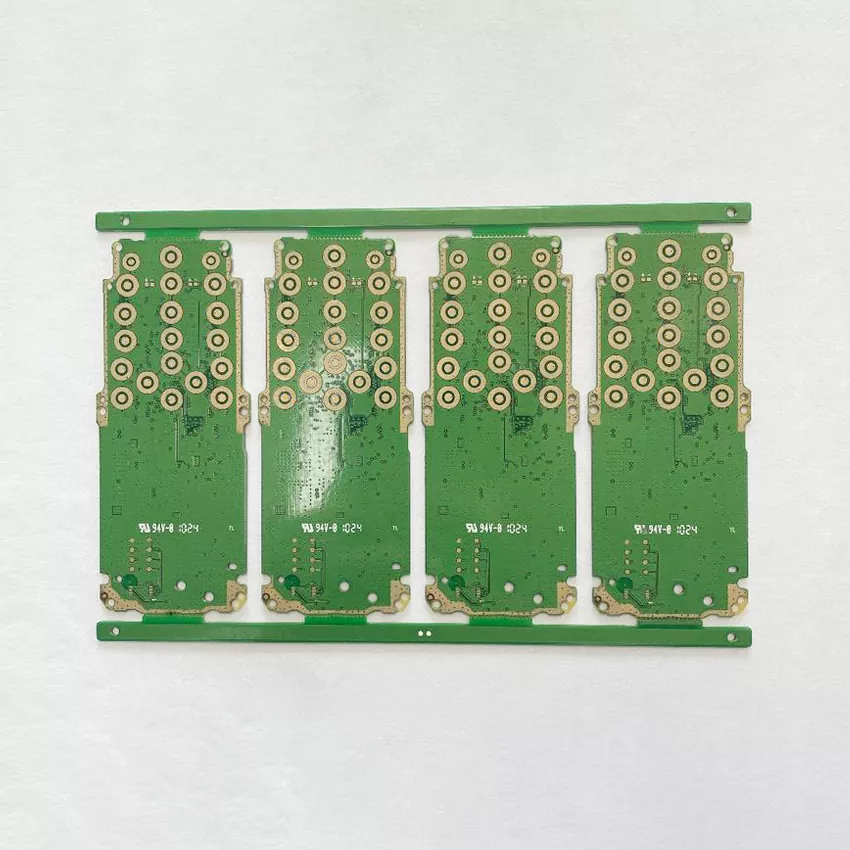

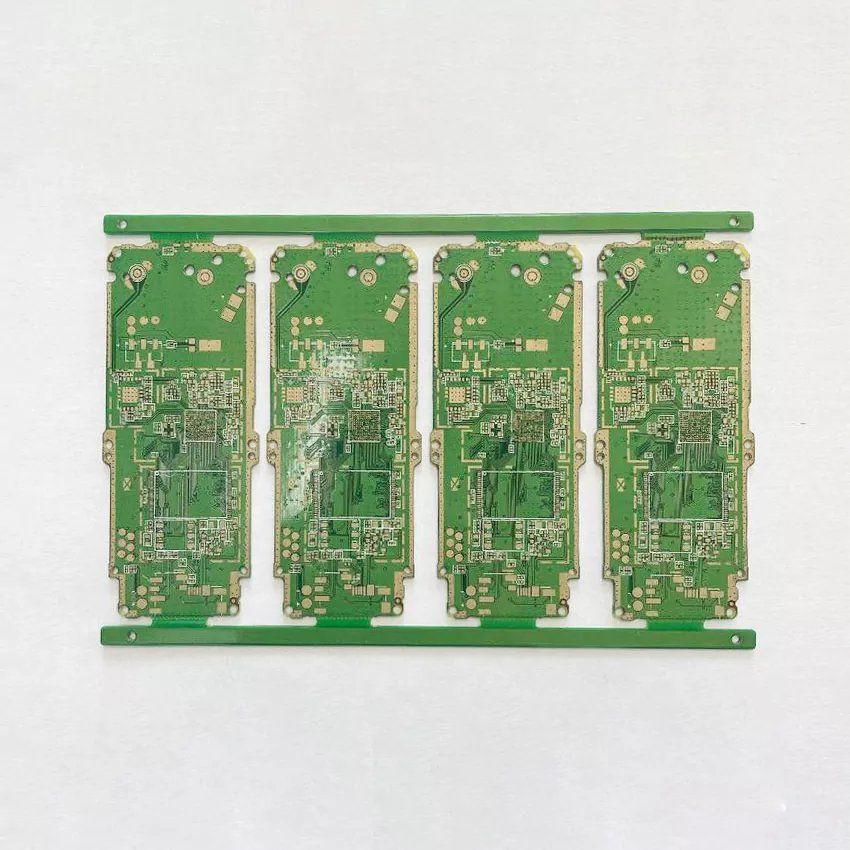

Mobiltelefonplatine

Smartphones integrieren immer mehr Funktionen auf kleinerem Raum, darunter Hochgeschwindigkeitsprozessoren, mehrere Kameras, 5G-Kommunikationsmodule, Sensoren und Energieverwaltungssysteme. Diese Designs erfordern Leiterplatten mit höherer Verdrahtungsdichte, präziser Impedanzkontrolle und stabiler elektrischer Leistung.

Bei Aisen Electronics Co., Ltd. fertigen wir Mobiltelefon-Leiterplatten gemäß den Anforderungen moderner Mobilelektronik. Unsere Produktionskapazitäten unterstützen komplexe Schaltungsstrukturen, Fine-Pitch-Komponenten und hochdichte Verbindungen für Hersteller, die tragbare Geräte der nächsten Generation entwickeln.

Im Gegensatz zu Standardplatinen für Unterhaltungselektronik erfordern Leiterplatten für Mobiltelefone eine strengere Fertigungskontrolle, da selbst kleine Abweichungen in der Linienbreite, Lagenausrichtung oder Oberflächenbehandlung die Signalintegrität und die Montageleistung beeinträchtigen können.

HDI-PCB-Technologie für fortschrittliche Mobiltelefondesigns

Die zunehmende Integration von Smartphones erfordert Leiterplattenstrukturen, die bei begrenzten Abmessungen mehr Routingraum bieten. Mit der HDI-Technologie (High-Density Interconnect) können Entwickler eine höhere Komponentendichte erreichen und gleichzeitig die Leiterplattengröße reduzieren.

Zu unseren HDI-Fertigungsmöglichkeiten gehören:

• Mikrodurchkontaktierungsdurchmesser ab 0,15 mm für Verbindungen mit hoher Dichte
• Mindestlinienbreite und -abstand bis zu 3/3 mil für feine Schaltkreismuster
• Unterstützung für BGA-Komponenten mit einem Pad-Abstand von 0,2 mm
• Zweireihige IC-Routing-Technologie für kompakte Prozessorlayouts
• HDI-Strukturen einschließlich 1+N+1- und 2+N+2-Designs

Diese Fähigkeiten helfen Smartphone-Herstellern, fortschrittliche Prozessoren, Kameramodule, drahtlose Kommunikationskomponenten und zusätzliche Funktionen zu integrieren, ohne die Produktdicke zu erhöhen.

Fähigkeit zur Herstellung mehrschichtiger Leiterplatten für die Smartphone-Elektronik

Moderne Mobiltelefone vereinen mehrere Funktionsmodule auf engstem Raum. Zur Trennung von Hochgeschwindigkeitssignalen, Stromkreisen und Steuerungssystemen ist eine zuverlässige Leiterplattenstruktur erforderlich.

Aisen Electronics unterstützt:

Die mehrschichtige Herstellung erfordert eine präzise Schichtregistrierung, kontrollierte Laminierungsprozesse und zuverlässige Innenschichtverbindungen, um eine langfristige Stabilität im täglichen Gerätebetrieb zu gewährleisten.

Herstellungsprozess

Die Herstellung von Mobiltelefon-Leiterplatten erfordert eine strenge Kontrolle von der Materialvorbereitung bis zur Endkontrolle. Unser Produktionsprozess umfasst:

Materialvorbereitung und Herstellung der Innenschicht

• Wareneingangskontrolle
• Abbildung der Schaltkreise der inneren Schicht
• Ätzung und Schaltungsbildung
• AOI-Inspektion auf Innenschichtfehler

PCB-Laminierung und Bohren

• Kontrollierter Laminierprozess für mehrschichtige Aufbauten
• Mechanisches Bohren und Laser-Mikrovia-Bildung
• Kupferbeschichtung zur Gewährleistung zuverlässiger Verbindungen zwischen den Schichten

Bildung äußerer Schaltkreise

• Musterplattieren und Ätzen
• Fine-Line-Schaltungsverarbeitung
• Auftragen einer Lötstoppmaske
• Oberflächenbehandlung

Abschließende Prüfung

Jede Leiterplatte wird vor dem Versand einer elektrischen Prüfung und einer Sichtprüfung unterzogen, einschließlich:

• AOI-Inspektion
• Flying-Probe-Tests
• Impedanzprüfung bei Bedarf
• Aussehenskontrolle
• Zuverlässigkeitsüberprüfung

Dieser Fertigungsansatz trägt dazu bei, Produktionsrisiken bei der Massenproduktion von Smartphones zu reduzieren.

Oberflächenveredelungen für Mobiltelefon-PCB-Anwendungen

Unterschiedliche Smartphone-Designs erfordern je nach Komponententyp, Montageprozess und Zuverlässigkeitsanforderungen unterschiedliche Oberflächenbehandlungen.

Zu den verfügbaren Optionen gehören:

ENIG-Oberflächenfinish

Geeignet für Fine-Pitch-Komponenten und SMT-Bestückung mit hoher Dichte. ENIG bietet eine flache Oberfläche für die BGA- und Mikrokomponentenmontage.

OSP-Oberflächenfinish

Eine kostengünstige Option für Standard-Konsumelektronik, die eine gute Lötbarkeit erfordert.

Immersionssilber

Wird für Anwendungen verwendet, die eine hervorragende elektrische Leitfähigkeit und Hochfrequenzleistung erfordern.

Goldfinger-Behandlung

Wird auf Steckverbinderbereiche angewendet, die wiederholtes Einstecken und eine stabile Kontaktleistung erfordern.

Unser Ingenieurteam kann je nach Leiterplattenstruktur und Montageanforderungen geeignete Oberflächenbehandlungen empfehlen.

Dienstleistungen

Neben der PCB-Herstellung bietet Aisen Electronics Unterstützung bei der PCBA-Herstellung für mobile elektronische Produkte.

Zu unseren Montageleistungen gehören:

• Beschaffung elektronischer Komponenten
• Platzierung von SMT-Komponenten
• BGA-Montage
• Bearbeitung von Durchgangslochkomponenten
• Funktionstest
• Vollständige PCBA-Inspektion

Wir unterstützen die Bestückung kleiner Komponenten bis hin zu 01005-Gehäusen und kümmern uns um komplexe Leiterplattenbaugruppen, die eine genaue Platzierung und Prozesskontrolle erfordern.

Technische Spezifikationen

Diese Fähigkeiten ermöglichen es uns, Leiterplatten für verschiedene Smartphone-Plattformen herzustellen, von kompakten Verbrauchergeräten bis hin zu leistungsstarken mobilen Endgeräten.

Qualitätskontrolle für eine stabile mobile Leiterplattenproduktion

Smartphone-Hersteller benötigen eine gleichbleibende PCB-Leistung über große Produktionsmengen hinweg. Aisen Electronics konzentriert sich auf die Prozesskontrolle und verlässt sich nicht nur auf die Endkontrolle.

Unser Qualitätsmanagement umfasst:

• Überprüfung des eingehenden Materials
• Prozessüberwachung während der Fertigung
• Automatisierte Inspektionssysteme
• Elektrische Leistungsprüfung
• Abschließende Qualitätsprüfung vor dem Versand

Durch die Kontrolle kritischer Produktionsparameter helfen wir unseren Kunden, stabile Montageausbeuten aufrechtzuerhalten und Produktionsunterbrechungen zu reduzieren.

Technische Unterstützung vom Prototyp bis zur Massenproduktion

PCB-Projekte für Mobiltelefone erfordern oft frühzeitige technische Unterstützung, um Designprobleme während der Herstellung zu vermeiden.

Unser Engineering-Team bietet:

• DFM-Analyse vor der Produktion
• Empfehlungen zum PCB-Aufbau
• Vorschläge zur Optimierung der Signalintegrität
• Überprüfung der Machbarkeit der Herstellung
• Unterstützung bei der Prototypenvalidierung

Dies hilft Kunden, Entwicklungszyklen zu verkürzen und den Übergang vom Prototyp zur Serienproduktion zu verbessern.

Warum sollten Sie Aisen Electronics für die Herstellung von Mobiltelefon-Leiterplatten wählen?

Aisen Electronics Co., Ltd. konzentriert sich auf die Herstellung von Leiterplatten für kompakte elektronische Produkte, bei denen Präzision und Konsistenz von entscheidender Bedeutung sind.

Zu unseren Vorteilen zählen:

• Erfahrung in der Herstellung von HDI- und Fine-Line-Leiterplatten
• Fähigkeit zur Herstellung mehrschichtiger Leiterplatten
• Unterstützung von der Prototypenentwicklung bis zur Massenproduktion
• Strenge Kontrolle des Herstellungsprozesses
• Technische Unterstützung für mobile elektronische Anwendungen

Unabhängig davon, ob Sie Smartphones, Kommunikationsterminals oder tragbare Smart-Geräte entwickeln, bieten wir Lösungen für die Leiterplattenfertigung, die auf Ihre Designanforderungen zugeschnitten sind.

Kontaktieren Sie uns noch heute, um die Anforderungen Ihres Mobiltelefon-PCB-Projekts zu besprechen.
