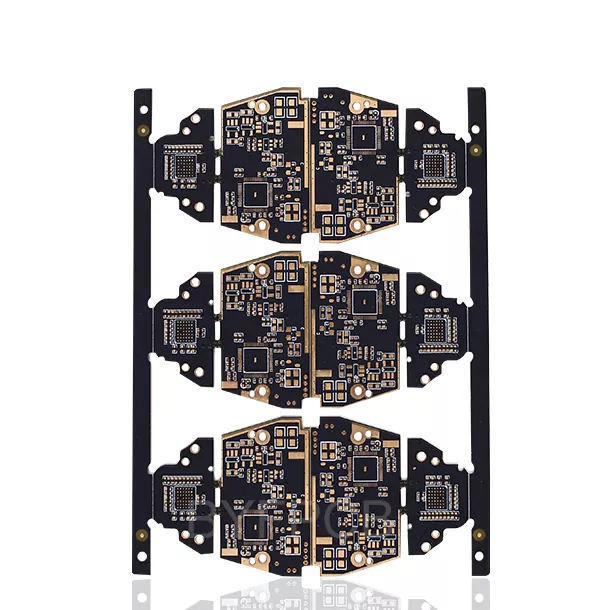

Platine für Herzmonitor

Aisen Electronics Co., Ltd. stellt medizinische Leiterplatten für Herzüberwachungsanwendungen her und konzentriert sich dabei auf Signalintegrität, Rauschunterdrückung, kompakte Schaltkreisstrukturen und gleichbleibende Produktionsqualität. Unsere PCB-Lösungen unterstützen Hersteller medizinischer Geräte bei der Entwicklung tragbarer EKG-Geräte, Bettmonitore und Ferngesundheitsprodukte.

Überlegungen zum PCB-Design für Herzüberwachungsgeräte

Rauscharmes Schaltungsdesign für die EKG-Signalerfassung

EKG-Geräte sammeln vom menschlichen Herzen erzeugte elektrische Signale, die normalerweise sehr klein und empfindlich gegenüber externen Störungen sind. Das PCB-Layout wirkt sich direkt auf die Wellenformgenauigkeit und Messstabilität aus.

Bei Herzüberwachungsanwendungen konzentrieren sich unsere Ingenieure auf die Trennung analoger Erfassungsschaltkreise von digitalen Verarbeitungsbereichen, die Optimierung von Erdungsstrukturen und die Reduzierung unerwünschter Rauschkopplung zwischen verschiedenen Funktionsmodulen. Diese Designüberlegungen tragen dazu bei, während der Langzeitüberwachung eine klarere EKG-Signalübertragung aufrechtzuerhalten.

Mehrschichtige Leiterplattenstruktur für kompakte medizinische Elektronik

Moderne Herzmonitore vereinen mehrere Funktionen, darunter Signalerfassung, Datenverarbeitung, drahtlose Kommunikation und Energiemanagement, auf begrenztem Raum. Mit mehrschichtigen Leiterplattenstrukturen können Ingenieure verschiedene Schaltkreise effizient anordnen und gleichzeitig die elektrische Leistung beibehalten.

Aisen Electronics unterstützt die Herstellung mehrschichtiger Leiterplatten mit 2 bis 32 Schichten. Zu den Funktionen gehören minimale Linienbreiten und -abstände bis zu 3 mil, Mikrodurchkontaktierungen bis zu 0,1 mm und eine kontrollierte Impedanzproduktion mit einer Toleranz von ±8 %. Diese Fähigkeiten unterstützen kompakte medizinische Geräte, die Schaltungslayouts mit hoher Dichte erfordern.

Materialien und Oberflächenbeschaffenheiten für Herzmonitor-PCBs

Materialauswahl basierend auf Geräteanforderungen

PCB-Materialien, die in Herzüberwachungsgeräten verwendet werden, benötigen stabile dielektrische Eigenschaften und langfristige Zuverlässigkeit. Abhängig vom Produktdesign können Ingenieure je nach Signalfrequenz, thermischen Anforderungen und mechanischen Einschränkungen unterschiedliche Materialien auswählen.

FR-4-Materialien mit hoher Tg werden üblicherweise für Standard-EKG-Überwachungsgeräte verwendet, während Materialien mit geringem Verlust für Geräte in Betracht gezogen werden können, die drahtlose Kommunikationsmodule integrieren. Die richtige Materialauswahl trägt dazu bei, während des gesamten Produktlebenszyklus eine stabile elektrische Leistung aufrechtzuerhalten.

Oberflächenbehandlung für medizinische Elektronik

Die Oberflächenbeschaffenheit beeinflusst die Lötqualität, die Stabilität der Komponentenverbindungen und die langfristige Zuverlässigkeit.

Aisen Electronics bietet Oberflächenbehandlungsoptionen einschließlich ENIG, OSP und Immersionssilber. ENIG wird häufig in medizinischen Elektronikanwendungen eingesetzt, da es eine gute Lötbarkeit und stabile Kontaktleistung für Präzisionskomponenten bietet.

Herstellungsprozess der Herzmonitor-Leiterplatte

PCB-Fertigung und Montagekontrolle

Die Herstellung medizinischer Leiterplatten erfordert eine strenge Prozesskontrolle von der Rohmaterialvorbereitung bis zur Endkontrolle. Während der Produktion durchläuft jede Leiterplatte mehrere Herstellungsschritte, darunter Schaltungsabbildung, Laminierung, Bohren, Kupferbeschichtung, Oberflächenbehandlung und elektrische Tests.

Für Kunden, die fertige Baugruppen benötigen, bietet Aisen Electronics auch PCBA-Dienstleistungen an, die SMT-Montage, Komponentenbeschaffung, Lötprüfung und Funktionstests umfassen. Dadurch können Hersteller medizinischer Geräte die Entwicklung von Prototypen und die Serienproduktion über einen Fertigungspartner verwalten.

Qualitätskontrolle für medizinische Überwachungsplatinen

Elektrische Prüfung und Rückverfolgbarkeit der Produktion

Herzüberwachungsgeräte erfordern eine konstante PCB-Leistung, da Schaltkreisausfälle den Gerätebetrieb beeinträchtigen können. Vor dem Versand wird jede Leiterplatte durch elektrische Tests, AOI-Inspektion und Herstellungsverifizierungsverfahren geprüft.

Aisen Electronics führt Produktionsaufzeichnungen mit Materialinformationen, Fertigungsparametern und Prüfergebnissen. Diese Aufzeichnungen unterstützen Hersteller medizinischer Geräte, die eine stabile Liefer- und Produktionsrückverfolgbarkeit benötigen.

Anwendungen der Herzmonitor-Leiterplatte

Herzmonitor-PCBs werden in verschiedenen medizinischen Überwachungssystemen verwendet, darunter tragbare EKG-Monitore, tragbare Herzüberwachungsgeräte, Patientenmonitore am Krankenbett und entfernte Gesundheitsgeräte.

Unterschiedliche Anwendungen erfordern unterschiedliche Leiterplattenstrukturen. Bei tragbaren Geräten liegt der Schwerpunkt in der Regel auf kompakter Größe und geringem Stromverbrauch, während bei Überwachungsgeräten für Krankenhäuser mehr Wert auf Signalstabilität und Dauerbetriebsfähigkeit gelegt wird.

Warum Medizingeräteunternehmen mit Aisen Electronics Co., Ltd. zusammenarbeiten

Die Herstellung medizinischer Leiterplatten erfordert ein Verständnis sowohl der elektronischen Leistung als auch der Anwendungsanforderungen. Aisen Electronics Co., Ltd. arbeitet mit Kunden während der Überprüfung des PCB-Designs, der Herstellungsvorbereitung und den Produktionsphasen zusammen, um die Herstellbarkeit zu verbessern und eine gleichbleibende Qualität aufrechtzuerhalten.

Zu unseren Fertigungskapazitäten gehören die Herstellung mehrschichtiger Leiterplatten, die Produktion von Schaltkreisen mit hoher Dichte, die Leiterplattenbestückung und die Testunterstützung für medizinische Elektronikanwendungen.

FAQ zur Herzmonitorplatine

Welche Art von Leiterplatte wird üblicherweise in Herzüberwachungsgeräten verwendet?

Die meisten Herzüberwachungsgeräte verwenden mehrschichtige starre Leiterplatten oder starr-flexible Leiterplatten. Die Wahl hängt von der Gerätegröße, der Schaltungskomplexität und den Anwendungsanforderungen ab.

Warum benötigen EKG-Geräte ein spezielles PCB-Design?

EKG-Signale sind biologische Niederspannungssignale, die leicht durch elektromagnetische Störungen beeinträchtigt werden können. Das richtige PCB-Layout trägt dazu bei, Rauschen zu reduzieren und die Signalgenauigkeit zu verbessern.

Kann Aisen Electronics Prototypen und Massenproduktion unterstützen?

Ja. Aisen Electronics bietet Unterstützung bei der Leiterplattenherstellung vom Prototypenmuster bis zur Massenproduktion und hilft Kunden dabei, Produkte von der Entwicklung bis zur Marktreife zu bringen.

Welche Prüfmethoden werden bei der Herstellung medizinischer Leiterplatten verwendet?

Zu den üblichen Inspektionen gehören elektrische Tests, AOI-Inspektion, Inspektion der Lötqualität und Überprüfung des Herstellungsprozesses, um die Konsistenz der Leiterplatte sicherzustellen.

Kontaktieren Sie Aisen Electronics Co., Ltd.

Die Entwicklung eines Herzüberwachungsgeräts erfordert Unterstützung bei der Leiterplattenfertigung, die Ihrem elektrischen Design, Ihrer Produktgröße und Ihren Produktionsanforderungen entspricht.

Aisen Electronics Co., Ltd. bietet PCB-Fertigungs- und Montagedienstleistungen für EKG-Monitore, tragbare Gesundheitsgeräte und medizinische elektronische Systeme an. Unser Technikteam kann Sie bei der Überprüfung des PCB-Designs, der Materialauswahl, der Fertigungsbewertung und der Produktionsplanung unterstützen.

Für Leiterplattenspezifikationen, Prototypenanforderungen oder Serienproduktionsprojekte wenden Sie sich bitte an unser Team, um Ihre Anwendungsanforderungen zu besprechen.
