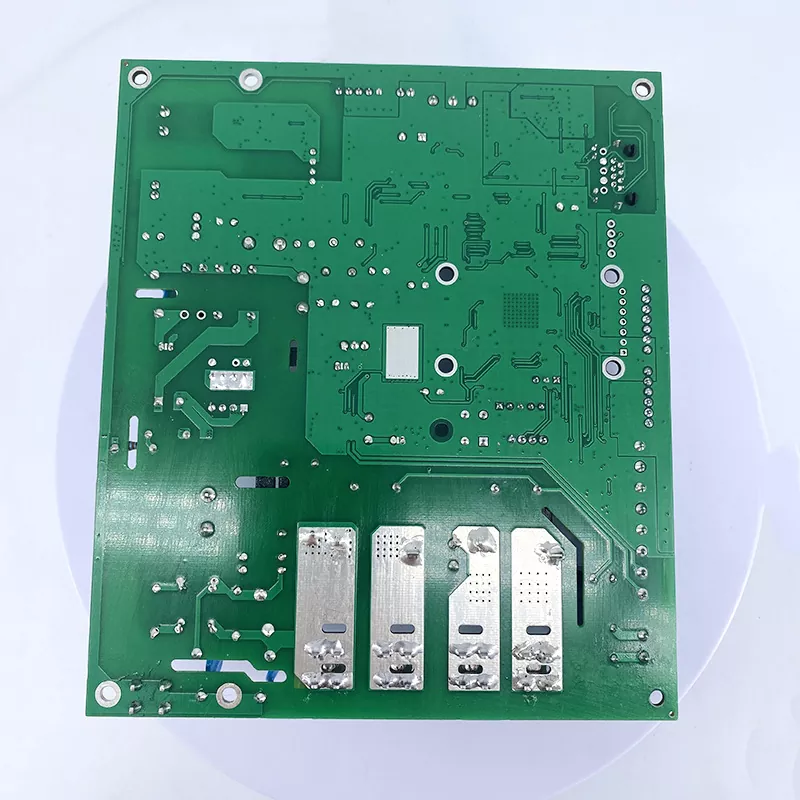

Platine zur Batterieladesteuerung

Die PCB zur Batterieladesteuerung ist die Kernschaltungsplattform, die die Leistungsaufnahme, den Ladestrom, die Spannungsregelung und die Batterieschutzfunktionen in elektronischen Geräten verwaltet. Aisen Electronics Co., Ltd. stellt maßgeschneiderte Batterielade-Steuerplatinen für Anwendungen wie Energiespeichersysteme, tragbare Elektronik, Automobilelektronik und Industrieausrüstung her.

Im Gegensatz zu Standard-Steuerplatinen erfordern Batterieladeplatinen eine präzise Stromführung, eine stabile thermische Leistung und strenge elektrische Tests, da jeder anormale Spannungs- oder Stromzustand die Batteriesicherheit und die Betriebslebensdauer beeinträchtigen kann. Unser Herstellungsprozess konzentriert sich auf die Erzielung einer konsistenten elektrischen Leistung sowohl für die Prototypenentwicklung als auch für die Serienproduktion.

So funktioniert die Platine zur Batterieladesteuerung

Eine Batterieladesteuerungsplatine fungiert als Verbindungspunkt zwischen Stromquelle, Laderegler, Akku und Schutzkomponenten.

Während des Ladevorgangs erhält die Platine Eingangsstrom von einem Adapter oder Netzteil. Der Lade-IC steuert Spannung und Strom entsprechend dem Batteriestatus, während MOSFETs und Schutzschaltungen den Stromfluss regulieren und Probleme wie Überladung, Überstrom und Kurzschlüsse verhindern.

Bei Lithiumbatterieanwendungen ist die Gestaltung des PCB-Layouts besonders wichtig. Hochstromleiterbahnen benötigen eine ausreichende Kupferdicke, ein Wärmemanagement und eine optimierte Verlegung, um Leistungsverluste und Wärmestau zu reduzieren. Signalkreise zur Batterieüberwachung erfordern außerdem eine kontrollierte Impedanz und Rauschunterdrückung, um die Messgenauigkeit aufrechtzuerhalten.

Fertigungskapazitäten für Batterielade-Steuerplatinen

Aisen Electronics produziert Leiterplatten zur Batterieladesteuerung mit Konfigurationen von einfachen doppelseitigen Designs bis hin zu komplexen mehrschichtigen Strukturen.

Unsere Fertigungskapazitäten umfassen:

• Anzahl der Schichten: 1–32 Schichten
• Plattenstärke: 0,3 mm–5,0 mm
• Kupferstärke: bis zu 6 Unzen für Hochstromdesigns
• Mindestlinienbreite und -abstand: 3 mil
• Kontrollierte Impedanztoleranz: ±10 %
• Maximale Plattengröße: 650 mm × 750 mm

Bei Batterieladeanwendungen haben die Kupferdicke und das thermische Design direkten Einfluss auf die Ladeeffizienz. Die PCB-Technologie aus schwerem Kupfer kann eine höhere Stromübertragung unterstützen und gleichzeitig den Temperaturanstieg in den Leistungsteilen reduzieren.

Mehrschichtige PCB-Strukturen ermöglichen es Ingenieuren, Leistungsschichten, Masseebenen und Signalführung zu trennen, wodurch die elektromagnetische Verträglichkeit verbessert und Interferenzen zwischen Ladesteuerkreisen reduziert werden.

Wichtige Überlegungen zum PCB-Design für Batterieladeanwendungen

Hochstrom-Schaltungsdesign

Batterieladesysteme verarbeiten während der Ladezyklen häufig Dauerstrom. Die Leiterplatte muss eine stabile Stromübertragung ohne übermäßige Wärmeentwicklung aufrechterhalten.

Aisen Electronics optimiert die Breite der Stromleiterbahn, die Kupferdicke und die Durchkontaktierungsstrukturen entsprechend den tatsächlichen aktuellen Anforderungen. Bei Hochleistungsladeanwendungen tragen dickere Kupferschichten und verstärkte Wärmepfade dazu bei, die langfristige Zuverlässigkeit zu verbessern.

Wärmemanagement

Ladekomponenten wie MOSFETs, Lade-ICs und Leistungsregler erzeugen im Betrieb Wärme.

Das richtige PCB-Design trägt dazu bei, die Wärme von empfindlichen Komponenten durch Kupferbereiche, thermische Durchkontaktierungen und eine optimierte Komponentenplatzierung abzuleiten. Dies ist besonders wichtig für kompakte batteriebetriebene Geräte, bei denen der Luftstrom begrenzt ist.

Integration von Schutzschaltungen

Batterieladekontrollplatinen integrieren üblicherweise Schutzfunktionen, darunter:

• Überspannungsschutz
• Überstromschutz
• Kurzschlussschutz
• Temperaturüberwachung

Das PCB-Layout muss sicherstellen, dass Schutzsignale schnell reagieren und gleichzeitig Störungen durch Hochstrompfade vermieden werden.

Anwendungen

Energiespeichersysteme

Leiterplatten zur Batterieladesteuerung, die in Energiespeichergeräten verwendet werden, erfordern einen stabilen Betrieb bei kontinuierlichen Lade- und Entladezyklen. Schwere Kupferkonstruktionen und zuverlässige thermische Strukturen tragen dazu bei, die Leistung im Langzeitbetrieb aufrechtzuerhalten.

Automobilelektronik

Elektrofahrzeuge und Automobilbatteriesysteme erfordern Ladesteuerplatinen mit hoher Zuverlässigkeit und Vibrationsfestigkeit. Der Schwerpunkt des PCB-Designs liegt auf Stromkapazität, Signalgenauigkeit und langfristiger Haltbarkeit.

Tragbare elektronische Geräte

Tragbare Produkte wie Kraftwerke, intelligente Geräte und batteriebetriebene Geräte erfordern kompakte Ladeschaltungen. Die HDI-PCB-Technologie ermöglicht kleinere Layouts bei gleichzeitiger Beibehaltung der elektrischen Leistung.

Industrieausrüstung

Industrielle Batteriesysteme erfordern ein konsistentes Lademanagement in anspruchsvollen Umgebungen. Ein kontrolliertes Impedanzdesign und strenge Inspektionsprozesse sorgen für einen stabilen Betrieb.

PCB-Montage- und Testdienstleistungen

Aisen Electronics bietet komplette PCBA-Lösungen von der Leiterplattenfertigung bis zur Komponentenmontage.

Unsere Dienstleistungen umfassen Komponentenbeschaffung, SMT-Montage, Durchgangslochverarbeitung und Funktionstests.

Vor dem Versand werden Leiterplatten zur Batterieladesteuerung einer elektrischen Inspektion, einer AOI-Inspektion und einer abschließenden Qualitätsprüfung unterzogen, um die Schaltleistung und die Zuverlässigkeit der Baugruppe zu bestätigen.

Testverfahren können entsprechend den Kundenanforderungen angepasst werden, einschließlich:

• Elektrische Durchgangsprüfung
• Flying-Probe-Tests
• Funktionstest
• Aussehenskontrolle
• Zuverlässigkeitsüberprüfung

Oberflächenveredelungsoptionen für die Ladesteuerungsplatine

Unterschiedliche Batterieladeanwendungen erfordern unterschiedliche Oberflächenbehandlungen.

Die ENIG-Veredelung eignet sich aufgrund ihrer flachen Oberflächeneigenschaften für Fine-Pitch-Komponenten und PCB-Designs mit hoher Dichte. OSP bietet eine wirtschaftliche Option für Standardanwendungen, während die Hartgoldveredelung eine verbesserte Haltbarkeit für Steckverbinderbereiche bietet, die häufigen Kontakt erfordern.

Warum sollten Sie sich für Aisen Electronics für die Herstellung von Leiterplatten zur Batterieladesteuerung entscheiden?

Die Herstellung von Batterieladeplatinen erfordert mehr als die Herstellung von Standardschaltungen. Es erfordert Kenntnisse über die Anforderungen an Energiemanagement, thermische Kontrolle und Schutzschaltungen.

Aisen Electronics Co., Ltd. kombiniert Erfahrung in der Leiterplattenherstellung mit technischer Unterstützung, um Kunden bei der Optimierung der Leiterplattenstruktur, der Materialauswahl und der Produktionsprozesse zu unterstützen.

Von der Prototypenvalidierung bis zur Massenproduktion bieten wir maßgeschneiderte Lösungen basierend auf den tatsächlichen elektrischen Anforderungen, anstatt bei jedem Projekt die gleiche Leiterplattenstruktur anzuwenden.

Häufig gestellte Fragen

Was ist der Unterschied zwischen einer Batterieladekontrollplatine und einer Standardplatine?

Eine Batterieladekontrollplatine übernimmt die Stromumwandlung, Laderegelung und Batterieschutzfunktionen. Im Vergleich zu Standard-Steuerplatinen sind eine höhere Strombelastbarkeit, ein besseres Wärmemanagement und eine strengere elektrische Leistungskontrolle erforderlich.

Welche Kupferdicke wird für Hochstrom-Ladeplatinen empfohlen?

Die erforderliche Kupferdicke hängt vom Ladestrom, der Leiterbahnbreite und den thermischen Bedingungen ab. PCB-Designs aus schwerem Kupfer werden häufig für Anwendungen mit höherer Leistung verwendet, um den Widerstand und die Wärmeentwicklung zu reduzieren.

Können Sie maßgeschneiderte Batterieladeplatinen herstellen?

Ja. Aisen Electronics unterstützt maßgeschneiderte PCB-Designs basierend auf Kundenanforderungen, einschließlich Schichtstruktur, Materialauswahl, Kupferdicke und Montageanforderungen.

Bieten Sie Leiterplattenbestückungsdienste an?

Ja. Wir bieten komplette PCBA-Dienstleistungen einschließlich Komponentenbeschaffung, SMT-Montage, Inspektion und Prüfung.

Welche Tests werden vor dem Versand durchgeführt?

Jede Leiterplatte kann vor der Auslieferung durch elektrische Inspektion, AOI-Inspektion und kundenspezifische Funktionstestanforderungen getestet werden.

Kontaktieren Sie Aisen Electronics

Wenn Sie maßgeschneiderte PCB-Lösungen zur Batterieladesteuerung für Ihre Ladegeräte oder Ihr Batteriemanagementsystem benötigen, wenden Sie sich für technische Unterstützung und Fertigungsbewertung an Aisen Electronics Co., Ltd.
