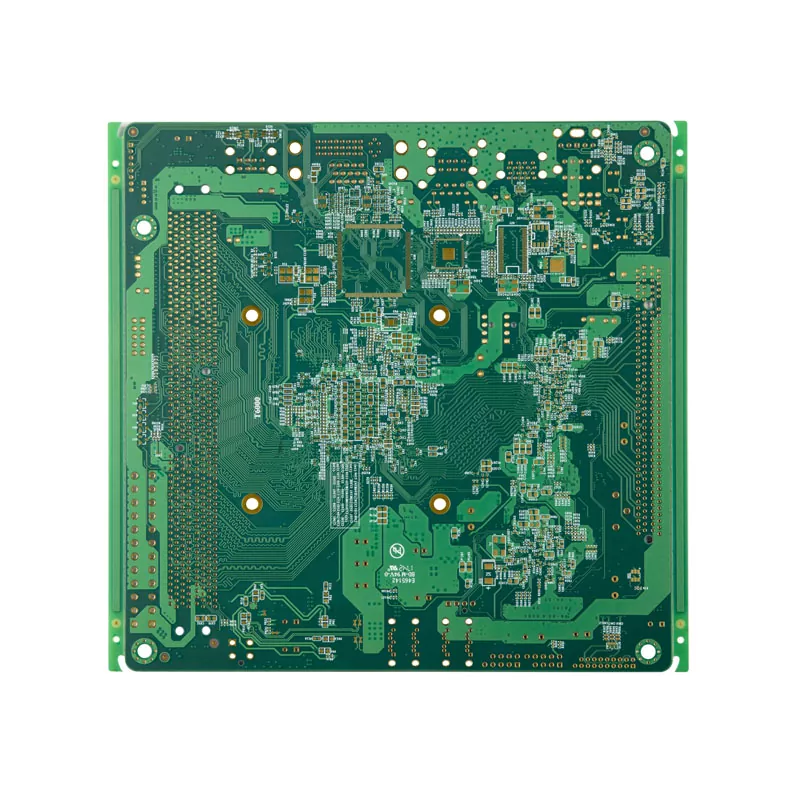

Leiterplatte für Flugzeugsteuerungssysteme

Flugzeugsteuerungssysteme basieren auf elektronischen Platinen, um Signale von Sensoren zu verarbeiten, mit Steuereinheiten zu kommunizieren und Flugzeugfunktionen mit hoher Genauigkeit zu verwalten. Im Gegensatz zu Standard-Industrie-Leiterplatten müssen Steuerplatinen für die Luftfahrt unter ständigen Vibrationen, Temperaturschwankungen, elektromagnetischen Störungen und längeren Betriebszyklen eine stabile elektrische Leistung aufrechterhalten.

Aisen Electronics Co., Ltd. entwickelt Leiterplatten für Flugzeugsteuerungssysteme mit kontrollierten Herstellungsprozessen, die auf Signalintegrität, mechanische Stabilität und langfristige Zuverlässigkeit für Luftfahrtelektronikanwendungen ausgerichtet sind.

Wie PCBs von Flugzeugsteuerungssystemen den Flugbetrieb unterstützen

Die Leiterplatte in einem Flugzeugsteuerungssystem fungiert als elektrische Verbindungsplattform zwischen Prozessoren, Sensoren, Kommunikationsmodulen und Aktoren.

Während des Betriebs:

Sensormodule sammeln Flugdaten wie Position, Geschwindigkeit und Umgebungsbedingungen.

Die Steuereinheit verarbeitet diese Signale über Hochgeschwindigkeitsschaltungen und eingebettete Prozessoren.

Die Leiterplatte sorgt für eine zuverlässige Stromverteilung und Signalweiterleitung zwischen verschiedenen elektronischen Komponenten.

Die endgültigen Steuersignale werden an Flugzeugsysteme übertragen, die für Bewegungsanpassung, Überwachung und Sicherheitsfunktionen verantwortlich sind.

Da diese Systeme die Leistung von Flugzeugen direkt beeinflussen, ist die Genauigkeit der Leiterplattenherstellung von entscheidender Bedeutung. Kleine Fehler in der Schichtbindung, Impedanzschwankungen oder der Lötzuverlässigkeit können die Systemstabilität beeinträchtigen.

PCB-Fertigungskapazitäten für Luftfahrtsteuerungsanwendungen

Aisen Electronics Co., Ltd. unterstützt komplexe PCB-Designs für Flugzeugsteuerungen von der Prototypenentwicklung bis zur Serienfertigung.

Unsere Fertigungskapazitäten umfassen mehrschichtige Leiterplattenstrukturen mit bis zu 32 Schichten, HDI-Technologie, Unterstützung von Fine-Pitch-Komponenten und kontrolliertes Impedanzrouting für Hochgeschwindigkeits-Avionikschaltungen.

Zu den typischen technischen Fähigkeiten gehören:

• Mindestlinienbreite und -abstand: 0,076 mm / 3 mil
• Kupferstärke: bis zu 6 OZ für Hochstromanforderungen
• Plattendickenbereich: 0,3 mm–5,0 mm
• Toleranz der Impedanzkontrolle: ±10 %
• Maximales Seitenverhältnis: 12:1
• HDI-Strukturen: 1+N+1 und 2+N+2

Diese Fähigkeiten ermöglichen es Designern, kompakte elektronische Module für Flugzeuge zu entwickeln und gleichzeitig die elektrische Leistung beizubehalten.

Mehrschichtige PCB-Technologie für Signalstabilität in der Avionik

Elektronische Systeme in Flugzeugen erfordern oft mehrere Funktionsschaltkreise auf begrenztem Bauraum.

Der mehrschichtige PCB-Aufbau trägt dazu bei, Strom-, Signal- und Erdungsschichten zu trennen, um Interferenzen zu reduzieren und die Signalübertragung zu verbessern.

Während der Produktion kontrolliert Aisen Electronics Co., Ltd.:

• Genauigkeit der Ausrichtung der inneren Schicht
• Qualität der Laminierungsverklebung
• Durch Zuverlässigkeit
• Konsistenz der Kupferdicke

Der Bohrprozess sorgt für eine präzise Bildung der Durchkontaktierungen und reduziert so Risiken wie offene Schaltkreise und Verbindungsfehler während des Langzeitbetriebs.

HDI-Leiterplattenlösungen für die Elektronik von Kompaktflugzeugen

Moderne Flugzeugsysteme reduzieren weiterhin die Größe elektronischer Module und erhöhen gleichzeitig die Verarbeitungsfähigkeit.

Die HDI-Leiterplattentechnologie ermöglicht eine höhere Verdrahtungsdichte durch Microvias und optimierte Lagenverbindungen.

Bei Flugzeugsteuerungsanwendungen hilft HDI Ingenieuren dabei, Folgendes zu erreichen:

• Geringerer PCB-Footprint
• Kürzere Signalwege
• Verbesserte Routing-Flexibilität
• Unterstützung für fortschrittliche Prozessoren und BGA-Komponenten

Aisen Electronics Co., Ltd. unterstützt HDI-Strukturen, die für kompakte Avionik-Steuermodule geeignet sind, bei denen Platz und elektrische Leistung gleichermaßen wichtig sind.

Für die Zuverlässigkeit von Luftfahrt-Leiterplatten ausgewählte Oberflächenbeschaffenheiten

Verschiedene elektronische Anwendungen in Flugzeugen erfordern unterschiedliche Oberflächenschutzmethoden.

Aisen Electronics Co., Ltd. bietet Optionen für die Oberflächenveredelung, darunter:

ENIG:
Bietet Korrosionsbeständigkeit und zuverlässige Lötbarkeit für Präzisionskomponenten.

OSP:
Geeignet für kostensensible Anwendungen, die einen guten Lötschutz erfordern.

Immersionssilber/Zinn:
Wird für spezifische Montageanforderungen verwendet.

Hartgold:
Wird auf Steckverbinderbereiche aufgetragen, die eine wiederholte Kontaktbeständigkeit erfordern.

Die Auswahl der Oberflächenbehandlung wird anhand der Montagemethode, der Umgebungsbedingungen und der Anforderungen an den Produktlebenszyklus bewertet.

Herstellungsprozess und Qualitätskontrolle von Flugzeug-Leiterplatten

Luftfahrtelektronik erfordert eine vollständige Rückverfolgbarkeit der Fertigung.

Aisen Electronics Co., Ltd. befolgt kontrollierte Produktionsverfahren, die Materialprüfung, Leiterplattenherstellung, elektrische Tests und Endkontrolle umfassen.

Der Herstellungsprozess umfasst:

Materialüberprüfung

Bildgebung und Inspektion der inneren Schicht

Laminierung

Präzisionsbohren

Verkupferung

Abbildung der äußeren Schicht

AOI-Inspektion

Oberflächenveredelung

Elektrische Prüfung

Endgültige Qualitätskontrolle

Jede Produktionsstufe wird überwacht, um Fertigungsschwankungen zu reduzieren und eine gleichbleibende PCB-Leistung sicherzustellen.

PCBA-Montageunterstützung für Flugzeugelektronikmodule

Über die PCB-Herstellung hinaus bietet Aisen Electronics Co., Ltd. PCB-Montagedienste für luftfahrtbezogene elektronische Anwendungen an.

Unsere Montagekapazität unterstützt:

Komponentenplatzierung mit feinem Rasterabstand

01005 Komponenten

BGA-Montage

Präzise Lotpastenkontrolle

Unterstützung bei Funktionstests

Die integrierte PCB- und PCBA-Fertigung hilft Kunden, das Lieferantenmanagement zu vereinfachen und die Projekteffizienz zu verbessern.

Zuverlässigkeitstests für Leiterplattenanwendungen in der Flugzeugsteuerung

Die Steuerungselektronik von Flugzeugen erfordert mehr als nur eine visuelle Inspektion.

Die Zuverlässigkeitsbewertung konzentriert sich auf die elektrische Leistung und die Fertigungskonsistenz.

Zu den Testfunktionen gehören:

Elektrische Durchgangsprüfung

Flying-Probe-Tests

AOI-Inspektion

Impedanzüberprüfung

Prüfung der Lötqualität

Management der Rückverfolgbarkeit der Produktion

Diese Verfahren helfen dabei, potenzielle Probleme vor der Auslieferung der Leiterplatte zu erkennen und eine stabile Integration in Kundensysteme zu unterstützen.

Warum sollten Sie sich für Aisen Electronics Co., Ltd. für Leiterplatten zur Flugzeugsteuerung entscheiden?

Flugzeug-PCB-Projekte erfordern einen Lieferanten, der sowohl Fertigungsdetails als auch Anwendungsanforderungen versteht.

Aisen Electronics Co., Ltd. kombiniert Erfahrung in der Produktion von mehrschichtigen Leiterplatten, HDI-Fertigungsfähigkeiten und strenge Prozesskontrolle, um Kunden bei der Entwicklung zuverlässiger elektronischer Systeme für die Luftfahrt zu unterstützen.

Von der Prototypenvalidierung bis zur Produktionslieferung arbeitet unser Ingenieurteam mit Kunden an der Optimierung der Leiterplattenstruktur, der Materialauswahl und der Machbarkeit der Herstellung.

FAQ zur Leiterplatte von Flugzeugsteuerungssystemen

Was ist der Unterschied zwischen Flugzeugsteuerungsplatinen und Standard-Industrieplatinen?

Leiterplatten zur Flugzeugsteuerung erfordern eine höhere Zuverlässigkeit, da sie Vibrationen, Temperaturschwankungen und strengen Sicherheitsanforderungen ausgesetzt sind. Sie beinhalten in der Regel fortschrittliche Materialien, mehrschichtige Strukturen und eine stärkere Prozesskontrolle.

Warum werden mehrschichtige Leiterplatten in Flugzeugsteuerungssystemen verwendet?

Mehrschichtige Strukturen ermöglichen Ingenieuren die Trennung von Leistungs-, Signal- und Erdungsschichten, wodurch die elektromagnetische Verträglichkeit verbessert und Interferenzen reduziert werden.

Kann Aisen Electronics HDI-Leiterplatten für die Luftfahrt herstellen?

Ja. Wir unterstützen HDI-Leiterplattenstrukturen einschließlich 1+N+1- und 2+N+2-Konfigurationen für kompakte elektronische Module.

Welche Tests werden vor dem Versand durchgeführt?

Jede Leiterplatte kann je nach Projektanforderungen einer elektrischen Prüfung, einer AOI-Inspektion, einer Impedanzüberprüfung und einer Überprüfung der Herstellungsrückverfolgbarkeit unterzogen werden.

Können Sie die Produktion von Prototypen und Kleinserien für Flugzeug-Leiterplatten unterstützen?

Ja. Wir bieten Prototypen-, Kleinserien- und Volumenproduktionsunterstützung für verschiedene Entwicklungsstadien.

Kontaktieren Sie Aisen Electronics Co., Ltd.

Für PCB-Projekte mit Flugzeugsteuerungssystemen, die Präzisionsfertigung, Design mit kontrollierter Impedanz und zuverlässige Produktionsunterstützung erfordern, wenden Sie sich an Aisen Electronics Co., Ltd., um Ihre PCB-Anforderungen zu besprechen.
